تابلو کنترل برق یکی از تجهیزات ضروری در سیستم‌های صنعتی است که با مدیریت، توزیع و حفاظت از جریان الکتریکی، نقش مهمی در افزایش ایمنی، بهینهسازی مصرف انرژی و کاهش هزینه‌های نگهداری ایفا میکند.
یکی از تجهیزات کلیدی در سیستم‌های الکتریکی صنعتی، تابلو کنترل برق است که شامل مجموعه‌ای از تجهیزات حفاظتی و کنترلی میگردد و به‌منظور افزایش ایمنی، بهینهسازی عملکرد و کاهش خطرات ناشی از نوسانات برق استفاده میشود. ازاین‌رو، آشنایی با نحوه عملکرد، اجزای تشکیلدهنده و استانداردهای نصب و طراحی این تجهیزات صنعتی به‌منظور افزایش بهره‌وری و کاهش هزینه‌های ناشی از خرابی‌های غیرمنتظره، برای متخصصان و مدیران پروژه‌های صنعتی، موضوعی ضروری به شمار می‌آید.
در این مقاله با استفاده از دیدگاه‌ها و تجربیات کارشناسان مجرب و حرفه‌ای شرکت سالار صنعت نیواد، راهنمای جامعی در خصوص تابلو کنترل برق ارائه خواهد شد.

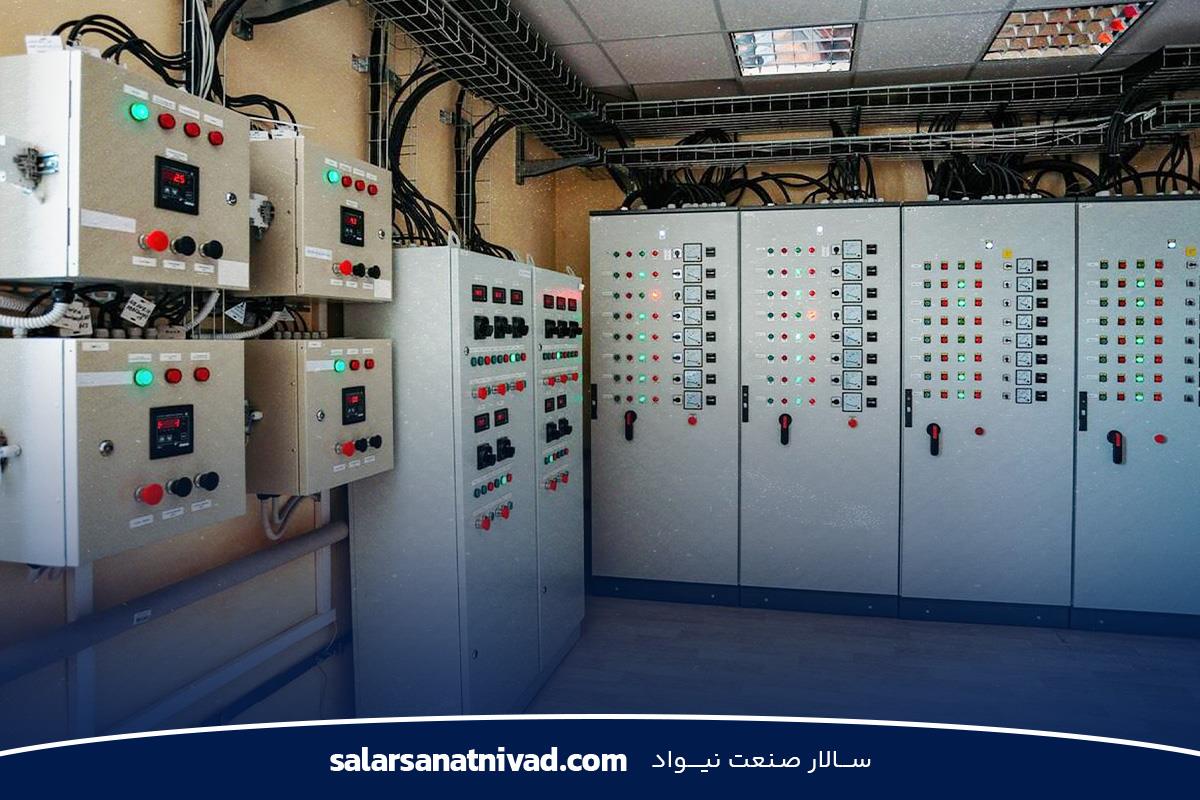

تابلو کنترل برق چیست؟
تابلو کنترل برق، محفظهای استاندارد و ایمن است که مجموعه‌ای از تجهیزات الکتریکی همچون: سوئیچها، فیوزها، کلیدهای حفاظتی، کنتاکتورها، رلهها و انواع دستگاههای کنترلی را در بر می‌گیرد. این تجهیزات صنعتی وظیفه مدیریت، توزیع و حفاظت از جریان برق را بر عهده دارند و با تنظیم ولتاژ و جریان از بروز خطراتی مانند: اتصال کوتاه (Short Circuit)، اضافهبار و نوسانات ناگهانی جلوگیری میکنند.
طراحی مهندسی‌شده تابلوهای کنترل برق، امکان نظارت متمرکز بر سیستم‌های الکتریکی صنعتی را فراهم نموده و نقش مهمی در افزایش بهره‌وری، کاهش هزینه‌های نگهداری و بهینهسازی عملکرد تجهیزات صنعتی و ساختمانی ایفا میکند. تابلوهای کنترل برق به‌مرورزمان مجهز به سیستم‌های هوشمند شده‌اند که امکان مانیتورینگ لحظه‌ای و کنترل از راه دور را فراهم کرده و امنیت و کارایی تأسیسات برقی را به میزان قابل‌توجهی ارتقا داده‌اند.
اجزای تشکیلدهنده تابلوی کنترل برق:
تابلو کنترل برق از اجزای متعددی تشکیل شده است که هر کدام از این بخش‌ها، وظیفهای حیاتی در مدیریت و حفاظت از جریان برق دارند. توجه به انتخاب و نصب صحیح این اجزا مطابق با استانداردهای بین‌المللی و ملی، برای اطمینان از عملکرد بهینه، ایمنی و طول عمر سیستم‌های الکتریکی ضروری است. مهمترین اجزای تشکیلدهنده تابلو کنترل برق عبارت‌اند از:
-
سوئیچها و کلیدها: این تجهیزات برای قطع و وصل کردن جریان برق به‌صورت دستی یا اتوماتیک در مواقع اضطراری یا برای تنظیم عملکرد سیستم‌های برقی استفاده میشوند.
-
فیوزها: برای محافظت از مدار در برابر اضافهبار و اتصال کوتاه، از فیوزها استفاده میشود. در صورت بروز جریان بیش از حد، فیوز به‌سرعت قطع میشود تا از آسیب به تجهیزات جلوگیری کند.
-
کلیدهای حفاظتی و بی متال: برای محافظت در برابر اضافهبار و افزایش دما در مدارهای الکتریکی، از تجهیزاتی نظیر بی‌متال و کلیدهای حفاظتی استفاده میشود. بی متال‌ها بهعنوان حسگرهای حرارتی در مواقعی که دمای جریان افزایش می‌یابد، اقدام به قطع مدار میکنند تا از سوختن سایر تجهیزات جلوگیری شود.
-
کنتاکتورها: این تجهیزات با استفاده از الکترومغناطیس، امکان قطع و وصل برق را به‌صورت خودکار فراهم میکنند و برای کنترل بارهای بزرگ و راهاندازی موتورها بسیار حیاتی هستند.
-
رلهها: بهعنوان واسطه‌های هوشمند در مدارهای فرمان و حفاظت، تجهیزاتی مانند رلهها نقش مهمی در کنترل جریان ایفا میکنند. این تجهیزات با دریافت سیگنال‌های کنترلی، فرمان قطع یا وصل برق را به اجزایی همچون کنتاکتورها منتقل میکنند.
-
شینهها(Buss Bar): نقش اصلی توزیع یکنواخت برق در داخل تابلو را شینهها بر عهده دارند که معمولاً از آلیاژهای مس ساخته میشوند و برای انتقال بارهای الکتریکی به اجزا مختلف تابلو ضروری هستند.
-
سیستم ارتینگ: اتصال به زمین نقش بسیار مهمی در حفظ ایمنی افراد و تجهیزات ایفا میکند چراکه با اتصال بدنه تابلو و قطعات فلزی آن به زمین، خطر برقگرفتگی به حداقل می‌رسد.
-
تجهیزات اندازهگیری: ابزارهایی مانند: ولت‌متر، آمپرمتر و...، اطلاعات لازم در خصوص پارامترهای الکتریکی (ولتاژ، جریان، توان و ضریب قدرت) را به اپراتور ارائه می‌دهند تا امکان نظارت دقیق بر عملکرد سیستم صنعتی فراهم گردد.
-
ترانسفورماتورهای اندازهگیری جریان (CT) و پتانسیل (PT): از این نوع ترانسفورماتورها برای کاهش ولتاژ و جریان به سطوح قابل‌اندازه‌گیری و ایمن استفاده میشوند. این تجهیزات به سیستم‌های اندازهگیری و حفاظتی اجازه می‌دهند تا با مقادیر قابل‌کنترل کار کنند.
-
کلیدهای مینیاتوری و حفاظتی: برای محافظت از مدارها در برابر خطراتی نظیر اضافهبار و اتصال کوتاه، از کلیدهای مینیاتوری (MCB) در مدارهای با جریان پایین و از کلیدهای حفاظتی (MCCB) در مدارهایی با جریان بالاتر بهره گرفته میشود.
-
تایمرها و PLC: برای تأخیر در عملکرد سیستم از تایمرها و از PLC (کنترلکننده منطقی برنامهپذیر) برای اتوماسیون و کنترل پیشرفته سیستمها استفاده میشوند.
-
پوش باتن‌ها و شاسی‌ها: این دکمه‌ها برای کنترل دستی سیستم استفاده میشوند و اپراتورها با فشاردادن آنها می‌توانند فرمان‌های لازم را به سیستم بدهند و عملکرد آن را کنترل کنند.
-
چراغ‌های سیگنال و هشدار: این نوع تجهیزات به‌منظور نمایش وضعیت سیستم (روشن یا خاموش) و چراغ‌های هشدار برای اعلام شرایط غیرعادی یا خطا استفاده میشوند.
مهمترین کاربردهای تابلو کنترل برق:
یکی از مهمترین کاربردهای تابلو کنترل برق، استفاده از این تجهیزات صنعتی برای حفاظت از تجهیزات الکتریکی و ایمنی کاربران است. این تابلوها با کنترل و مدیریت جریان الکتریکی از بروز خطراتی همچون: اتصال کوتاه، اضافهبار و نشتی جریان جلوگیری کرده و با استفاده از کلیدهای حفاظتی، فیوزها و رلهها، مانع از آسیب‌دیدگی تجهیزات صنعتی میشوند. علاوه بر این، سیستم توزیع توان بهینه در این تابلوها، امکان انتقال ایمن و پایدار برق از منبع به مصرف‌کننده‌ها را فراهم می‌آورد.
از سایر کاربردهای تابلو کنترل برق، میتوان به اصلاح ضریب توان و کاهش تلفات انرژی اشاره کرد که منجر به افزایش بهره‌وری و کاهش هزینه‌های عملیاتی میشود. این تابلوها امکان کنترل دستی و اتوماتیک تجهیزات را ایجاد نموده و در مواقع اضطراری، قابلیت قطع سریع جریان برق را فراهم میکنند. استفاده از سیستم‌های نظارت هوشمند و اینترنت اشیا (IoT) در نسخه‌های پیشرفته‌تر تابلوهای کنترل برق، کنترل از راه دور تجهیزات را نیز امکان‌پذیر کرده که به افزایش قابلیت اطمینان سیستم‌های الکتریکی کمک میکند.
نکات کلیدی در نصب تابلو کنترل برق:
نصب تابلو کنترل برق، یکی از مراحل حیاتی در راهاندازی سیستم‌های الکتریکی صنعتی و ساختمانی است که تأثیر مستقیمی بر عملکرد ایمن و بهینه تجهیزات دارد. بنابراین رعایت نکات فنی و ایمنی ذیل برای نصب صحیح و کارآمد تابلو کنترل برق از اهمیت بالایی برخوردار است:
-
انتخاب محل نصب: تابلو کنترل برق باید در محلی خشک، دارای تهویه مناسب و دور از منابع رطوبت و گردوغبار نصب شود تا از آسیب به تجهیزات جلوگیری شود.
-
رعایت استانداردهای فنی: طراحی و ساخت تابلو کنترل برق، باید بر اساس استانداردهای بین‌المللی و ملی انجام شود تا تضمین گردد که تابلو توانایی تحمل شرایط محیطی و بارهای الکتریکی مدنظر را دارد.
-
سیم‌کشی دقیق و رعایت رنگ‌های استاندارد: سیم‌ها و کابل‌های تابلو کنترل برق باید به‌درستی و با استفاده از ابزارهای مناسب متصل شوند تا ایمنی و عملکرد بهینه سیستم افزایش یابد. همچنین رعایت رنگ‌آمیزی استاندارد سیم‌های فاز و نول، باعث کاهش خطاهای سیم‌کشی، افزایش ایمنی و تسهیل عیب‌یابی میشود.
-
نصب سیستم ارتینگ: با حصول اطمینان از اتصال صحیح سیستم ارتینگ به بدنه تابلو تجهیزات، میتوان از بروز خطر برقگرفتگی جلوگیری کرد.
-
بررسی و تست اولیه: پیش از راهاندازی نهایی، تابلو کنترل برق باید تحت آزمایشهای عملکردی، عایقبندی و حفاظتی قرار گیرد تا از صحت عملکرد تمامی اجزای آن اطمینان حاصل شود.

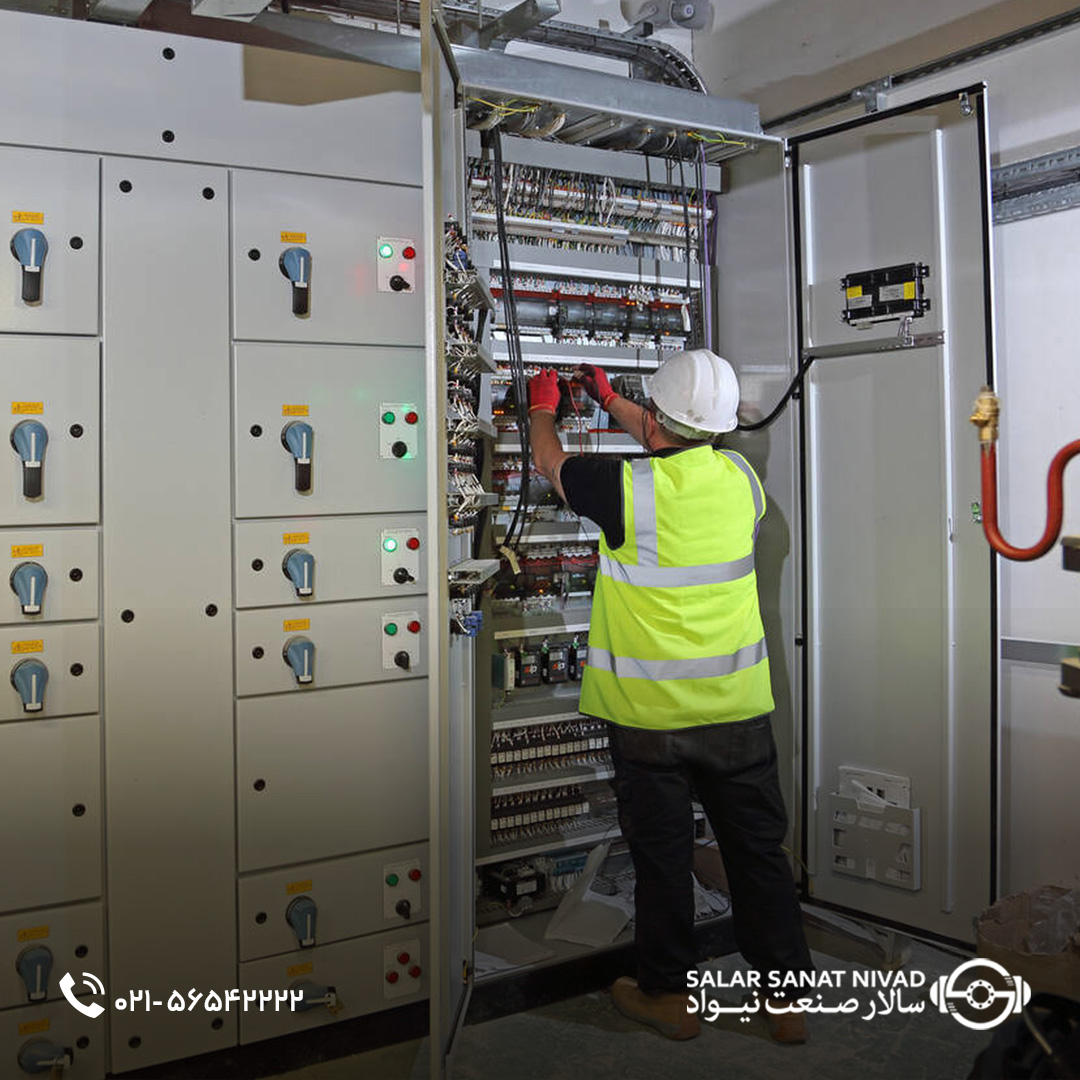

بازرسی و کنترل تجهیزات تابلو برق صنعتی
نکات نگهداری و تعمیر تابلو کنترل برق:
نگهداری دوره‌ای و تعمیرات منظم تابلو کنترل برق، نقش مهمی در افزایش عمر مفید تجهیزات و جلوگیری از خرابی‌های ناگهانی دارد. مهمترین نکات نگهداری و تعمیر تابلو کنترل برق عبارت‌اند از:
-

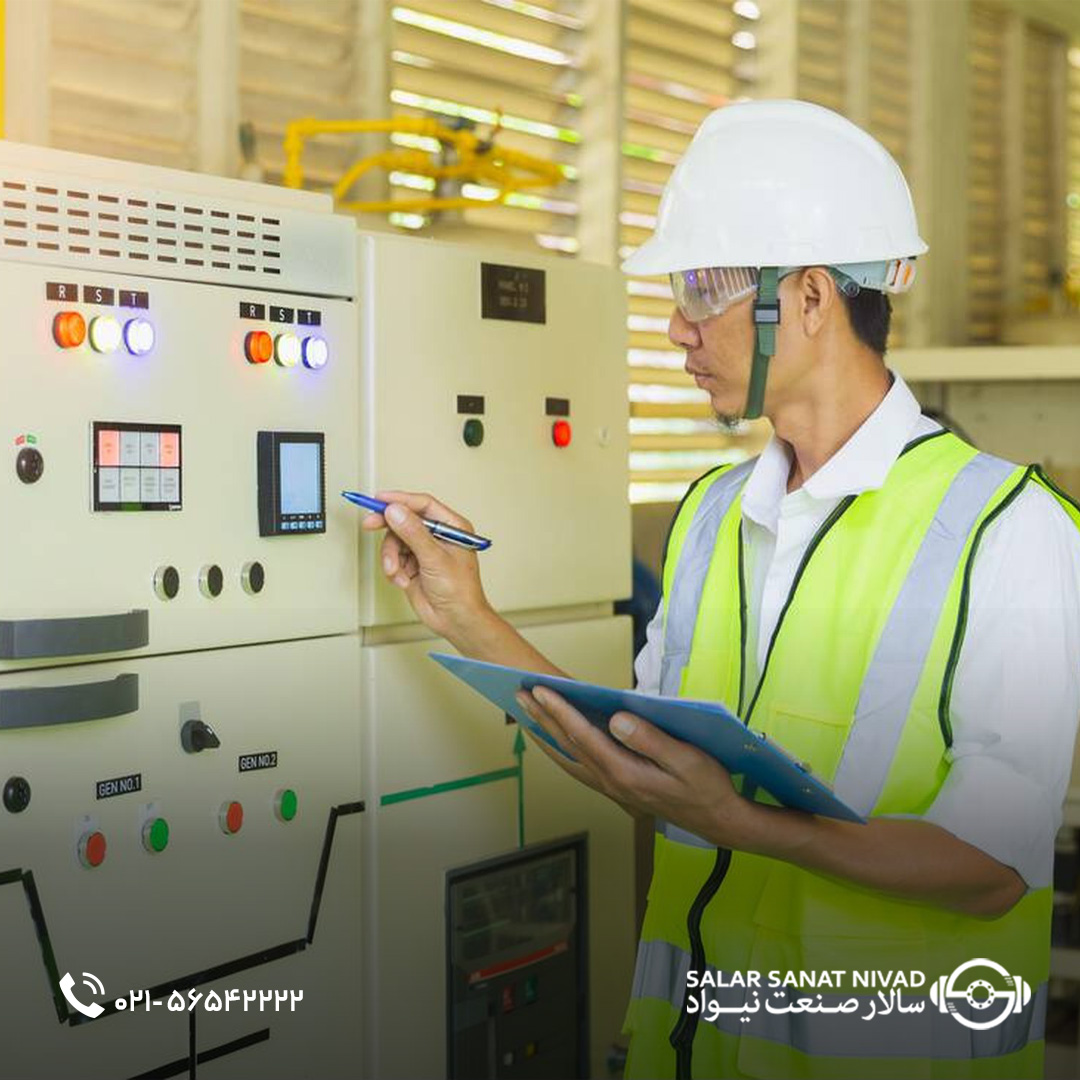

بازرسی دوره‌ای: بازدید منظم از تابلو برق توسط کارشناسان برای شناسایی قطعات فرسوده یا معیوب ضروری است.
-
زدودن به‌موقع آلودگی‌ها: گردوغبار و آلودگی‌ها باید به‌موقع از سطح تجهیزات و داخل محفظه حذف شوند تا از گرم‌شدن بیش از حد و کاهش عملکرد سیستم جلوگیری گردد.
-
عیب‌یابی و تست عملکرد: باید عملکرد سیستم را با استفاده از ابزارهای اندازهگیری مانند: ولت‌متر و آمپرمتر کنترل کرد تا در صورت بروز نقص، اقدامات لازم انجام شود.
-
تعمیرات تخصصی: در صورت بروز مشکل جدی در هر کدام از اجزا تابلو کنترل برق، باید تعمیر یا تعویض آن توسط متخصصان فنی انجام شود تا از وقوع حوادث ناخواسته جلوگیری گردد.
اهمیت استانداردسازی در تابلوهای کنترل برق:
رعایت استانداردهای ایمنی و فنی در طراحی، ساخت و نصب تابلوهای کنترل برق بهعنوان یکی از الزامات اساسی در حوزه تجهیزات صنعتی شناخته میشود. استانداردهایی مانند: IEC 61439 و IEC 60439، جزئیات دقیقی از الزامات ساخت، آزمایش و نصب تابلوهای برق ارائه می‌دهند که اجرای صحیح آنها تضمین‌کننده ایمنی و بهره‌وری سیستم است. همچنین استفاده از تجهیزات استاندارد و معتبر، علاوه بر افزایش کارایی، باعث سهولت در تعمیر و نگهداری میشود.
پیشرفتهای تکنولوژیک و نقش هوشمندسازی در تابلوهای کنترل برق:
تابلوهای کنترل برق با رشد فناوری‌های نوین روزبه‌روز هوشمندتر شده‌اند و استفاده از کنترل‌کننده‌های منطقی قابل‌برنامه‌ریزی (PLC) و سیستم‌های HMI، امکان نظارت و کنترل از راه دور را فراهم میکند. علاوه بر این، اتصال به اینترنت اشیا و استفاده از نرم‌افزارهای مدیریت هوشمند به بهبود عملکرد و افزایش راندمان سیستم‌های برقی کمک بسزایی میکند. این تحولات منجر به کاهش هزینه‌های عملیاتی، افزایش ایمنی و بهبود کیفیت خدمات در حوزه برق صنعتی میشود.
جمع‌بندی:
تابلو کنترل برق بهعنوان عنصری کلیدی در سیستم‌های صنعتی، نقش بسیار مهمی در ایمنی، کنترل و بهینهسازی مصرف انرژی دارد. شناخت دقیق اجزا، کاربردها، نکات نصب و نگهداری صحیح این تابلوها، می‌تواند موجب افزایش راندمان سیستم‌های برقی و کاهش خطرات احتمالی شود. باتوجه‌به استانداردهای بین‌المللی و پیشرفتهای تکنولوژیک، تابلوهای کنترل برق جدید علاوه بر ارائه عملکردی کارآمد، به سیستم هوشمند و پیشرفتهای تبدیل شده‌اند که در صنایع مختلف و ساختمان‌های مدرن جایگاه ویژه‌ای دارند. رعایت نکات فنی و ایمنی در نصب و نگهداری این تابلوها، همراه با به‌روزرسانی دوره‌ای سیستم‌های کنترل، تضمین‌کننده عملکرد مطمئن و افزایش بهره‌وری در محیط‌های صنعتی و تجاری است.
