شیر پروانهای، یکی از انواع شیرآلات صنعتی است که کاربرد گستردهای در صنایع مختلف دارد و در آن دیسکی دایره‌ای‌شکل حول محوری می‌چرخد و با تغییر زاویه‌اش، میزان جریان سیال را کنترل میکند.
شیر پروانهای یکی از رایج‌ترین انواع شیرآلات صنعتی است که به دلیل ساختار ساده، عملکرد سریع و وزن کم در طیف گستردهای از صنایع کاربرد دارد. طراحی فشرده و کم‌حجم شیرهای پروانهای و همچنین کاهش هزینه‌های نصب و نگهداری، باعث شده این نوع شیرها در سیستمهایی با قطر بزرگ نیز گزینهای ایده‌آل باشند. شیرهای پروانهای به دلیل وجود افت فشار دائمی و تماس همیشگی دیسک با سیال، دارای محدودیتهایی در برخی کاربردهای خاص هستند اما همچنان بهعنوان یکی از پرکاربردترین شیرآلات صنعتی در زمینه‌هایی همچون: صنعت آبوفاضلاب، صنعت نفت، گاز و پتروشیمی و فرآیندهای انتقال سیالات شناخته میشوند.
در این مقاله از سایت سالار صنعت نیواد با استفاده از دیدگاه‌های کارشناسان برجسته شرکت سالار صنعت نیواد، راهنمای جامعی در خصوص انواع شیرهای پروانهای ارائه خواهیم کرد.
نحوه عملکرد شیر پروانهای:
شیر پروانهای، یکی از انواع شیرآلات صنعتی یکچهارم چرخش (Quarter-Turn Valves) است که در آن دیسکی فلزی روی محوری نصب شده و زمانی که شیر در حالت بسته قرار دارد، دیسک به‌گونه‌ای می‌چرخد که مسیر جریان سیال را کاملاً مسدود میکند. از سوی دیگر وقتی شیر کاملاً باز است، دیسک یکچهارم دور می‌چرخد و به سیال اجازه میدهد تقریباً بدون هیچ مانعی عبور کند. همچنین میتوان شیر پروانهای را بهصورت تدریجی باز کرد تا جریان سیال کنترل شود. این نوع شیرها، بسیار مقاوم بوده و نیاز به تعمیر و نگهداری کمی دارند.
در شیرهای پروانهای بر خلاف شیرهای توپی، دیسک در هر موقعیتی درون مسیر جریان سیال باقی می‌ماند و در نتیجه، همیشه مقداری افت فشار ایجاد میشود. نام شیر پروانهای از شکل ظاهری آن در هنگام چرخش دیسک گرفته شده که شبیه پروانه به نظر می‌رسد. طراحی شیر پروانهای به‌گونه‌ای است که سیال در حال جریان با قطعات فلزی متحرک شیر تماس پیدا نمی‌کند. همچنین، جنس نشیمنگاه شیر می‌تواند از مواد متنوعی ساخته شود تا با انواع مختلف سیالات سازگار باشد. شیرهای پروانهای معمولاً در اندازه‌های متوسط تا بسیار بزرگ (قطر نامی DN 40 تا DN 600) تولید میشوند.
مهم‌ترین انواع شیرهای پروانهای:
شیرهای پروانهای بر اساس نوع اتصال، نوع عملکرد، جنس بدنه و دیسک و... به دسته‌بندی‌های مختلفی تقسیم میشوند که در این بخش به برخی از مهم‌ترین دسته‌بندی‌های این شیرآلات صنعتی اشاره خواهیم کرد:
-

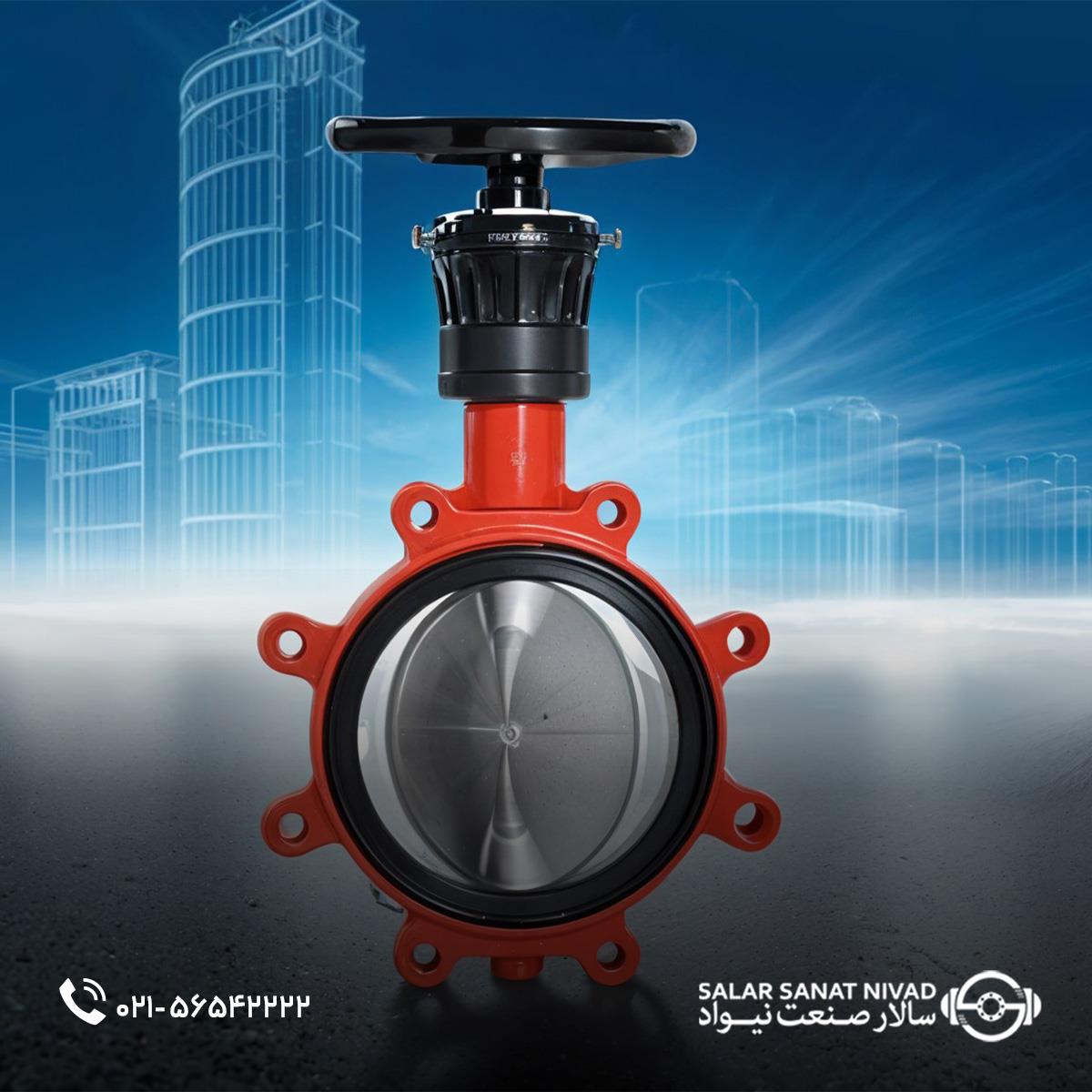

بر اساس نوع اتصال: شیرهای پروانهای بر اساس نوع اتصال به سه دسته ویفری، فلنجی و لاگ تقسیم میشوند که هرکدام ویژگی‌ها و کاربردهای خاصی دارند. شیر پروانهای ویفری به‌گونه‌ای طراحی شده است که بین دو فلنج لوله قرار گرفته و با پیچومهره محکم میشود. این نوع شیر به دلیل وزن کم، ابعاد فشرده و نصب آسان در سیستمهایی با فضای محدود کاربرد گستردهای دارد. در مقابل، شیر پروانهای فلنجی در دو طرف دارای فلنج بوده و مستقیماً به فلنجهای لوله متصل میشود. این ویژگی باعث ایجاد آب‌بندی کامل و اتصال پایدار در خطوط لوله‌ای میشود که نیاز به اطمینان بالا در عملکرد دارند. نوع دیگری از این شیرها، شیر پروانهای لاگ است که در بدنه‌اش سوراخ‌هایی مخصوص پیچومهره دارد و به کمک آنها به فلنجهای لوله متصل میشود. این طراحی امکان جداسازی آسان و باز و بستهشدن مکرر را فراهم کرده و آن را به گزینهای ایده‌آل برای سیستمهایی تبدیل کرده است که نیاز به تعویض و نگهداری مداوم دارند. انتخاب هر کدام از این انواع به عواملی همچون: شرایط عملیاتی، فشار و نوع سیال بستگی دارد.
-

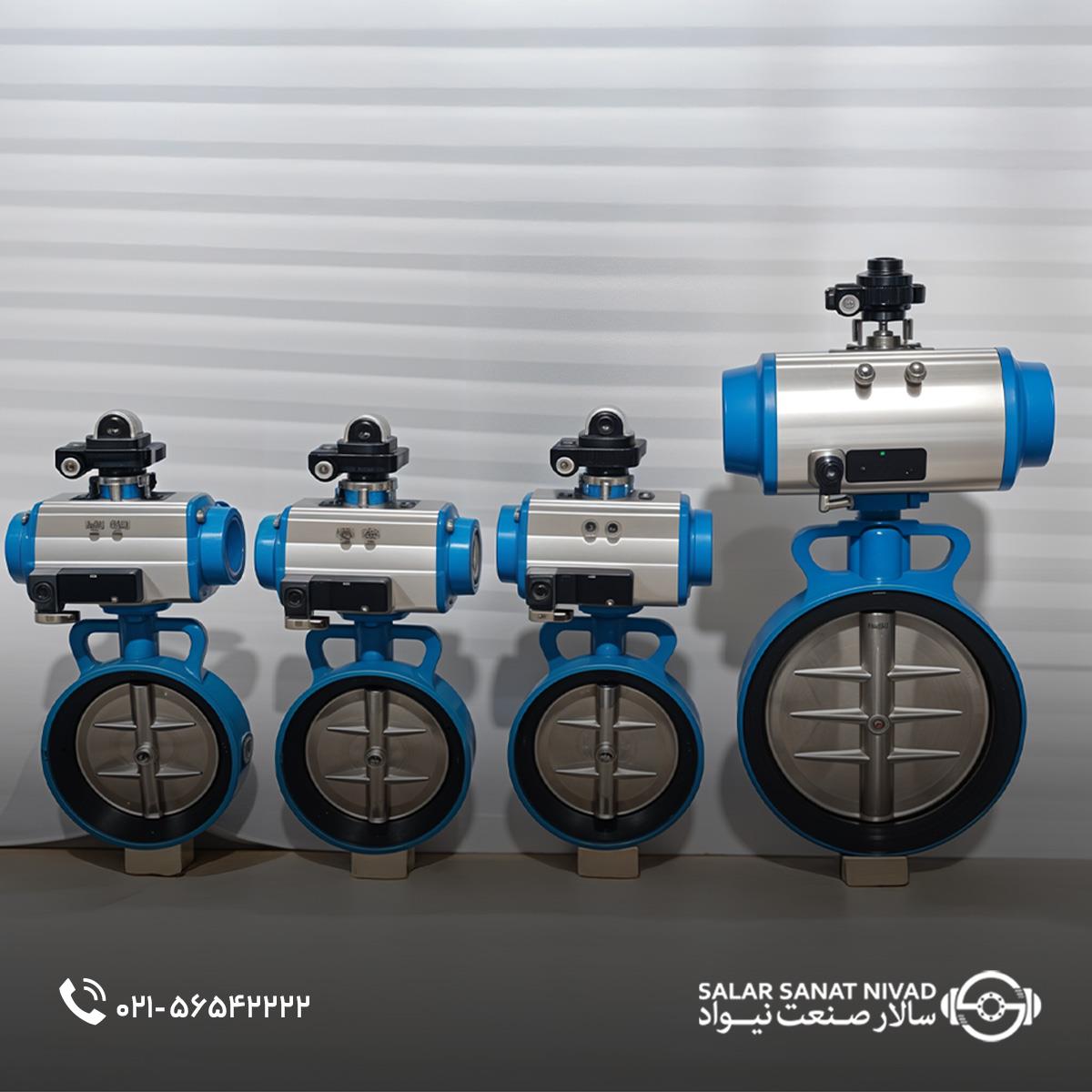

بر اساس نوع عملکرد: شیرهای پروانهای بر اساس نوع عملکرد و مکانیزم کنترل به چهار نوع دستی، گیربکسی، پنوماتیک و برقی تقسیم میشوند که هر کدام متناسب با نیازهای خاص عملیاتی طراحی شده‌اند. شیر پروانهای دستی با استفاده از اهرم یا دسته‌ای گردان کنترل میشود و گزینهای مناسب برای کاربردهایی است که نیاز به کنترل دقیق جریان ندارند. در مقابل، شیر پروانهای گیربکسی به کمک گیربکسی داخلی عمل میکند که با افزایش گشتاور، امکان باز و بسته کردن آسان‌تر شیرهای با قطر بالا را فراهم میکند. از شیرهای پنوماتیک و برقی برای کاربردهایی که نیازمند کنترل خودکار جریان سیال هستند، استفاده میشود. شیر پروانهای پنوماتیک با بهره‌گیری از فشار هوا عمل کرده و در سیستمهایی که نیاز به‌سرعت و دقت بالا در کنترل سیال دارند، به کار می‌رود. از سوی دیگر، شیر پروانهای برقی به‌وسیله موتور الکتریکی کنترل شده و در صنایع مختلفی که اتوماسیون و کنترل از راه دور اهمیت دارد، استفاده می‌گردد. انتخاب نوع مناسب این شیرها به شرایط عملیاتی، میزان گشتاور مدنظر و سطح کنترل قابل‌انتظار در سیستم بستگی دارد.
-
بر اساس جنس بدنه و دیسک: شیرهای پروانهای بر اساس جنس بدنه و دیسک در چهار دسته چدنی، فولادی، استیل و پلاستیکی تولید میشوند که هر کدام بسته به شرایط عملیاتی و نوع سیال، کاربرد خاصی دارند. شیر پروانهای چدنی به دلیل استحکام بالا و هزینه مقرون‌به‌صرفه، برای سیالات غیر خورنده در فشارهای متوسط کاربرد دارند. در مقابل، شیر پروانهای فولادی از فولاد کربنی ساخته شده و به دلیل مقاومت بالا در برابر فشار و دمای زیاد، گزینهای ایده‌آل برای صنایع سنگین و سیستمهای تحت‌فشار بالا محسوب میشود. برای سیالاتی که خاصیت خورندگی دارند یا نیازمند رعایت الزامات بهداشتی هستند از شیر پروانهای استیل استفاده میشود که از فولاد ضدزنگ (استنلس‌استیل) ساخته شده و دارای مقاومت بالا در برابر زنگزدگی و مواد شیمیایی است. همچنین، شیر پروانهای پلاستیکی که معمولاً از PVC یا PVDF ساخته میشود به دلیل مقاومت در برابر خوردگی و وزن سبک در سیستمهای با دمای پایین و سیالات خورنده نظیر: اسیدها و مواد شیمیایی خاص به کار می‌رود. انتخاب مناسب‌ترین جنس این شیرها بستگی به عواملی مانند: نوع سیال، دما، فشار کاری و شرایط محیطی دارد.
کاربرد انواع شیرهای پروانهای:
شیرهای پروانهای به دلیل ساختار ساده، عملکرد سریع و قابلیت اطمینان بالا، کاربرد گستردهای در صنایع مختلف دارند. در صنعت نفت، گاز و پتروشیمی، این تجهیزات به دلیل مقاومت مقابل فشار و دمای بالا در خطوط انتقال و فرآیندهای پالایشگاهی استفاده میشوند. این شیرها در صنعت آبوفاضلاب نیز بهعنوان بخشی کلیدی از سیستمهای تصفیه، شبکه‌های توزیع و آبیاری، نقش مهمی در مدیریت منابع آبی ایفا میکنند.
در صنعت غذا و دارو به دلیل نیاز به شرایط بهداشتی دقیق و مقاومت در برابر خوردگی، از شیرهای پروانهای برای فرآیندهای تولید، بسته‌بندی و سیستمهای ضدعفونی (CIP) استفاده میشود. سیستمهای گرمایشی و تهویه‌مطبوع (HVAC) نیز برای کنترل جریان آب‌وهوا به این نوع شیرآلات صنعتی متکی هستند. همچنین در سامانه‌های اطفای حریق، این تجهیزات صنعتی بهعنوان عنصری کلیدی در مدیریت جریان آب برای اسپرینکلرها و خطوط اضطراری به کار میروند و به افزایش ایمنی محیط کمک میکنند.
مزایا و معایب شیرهای پروانهای:
شیرهای پروانهای همانند هر تجهیزات صنعتی دیگری، دارای مزایا و معایبی هستند که در ادامه به برخی از مهم‌ترین آنها اشاره خواهیم کرد:
-
مزایای شیرهای پروانهای: شیرهای پروانهای به دلیل طراحی ساده، وزن کم و نصب آسان، هزینه‌های راه‌اندازی و نگهداری را کاهش داده و گزینهای اقتصادی و کارآمد در مقایسه با سایر شیرآلات صنعتی محسوب میشوند. این تجهیزات با قابلیت کنترل دقیق جریان سیال در وضعیت‌های باز، نیمه‌باز و بسته، برای کاربردهایی که نیاز به تنظیم جریان دارند، ایده‌آل هستند. همچنین در صورت انتخاب جنس مناسب، این شیرها دارای مقاومت بالایی در برابر خوردگی بوده و قابلیت استفاده در محیطهای صنعتی متنوع از جمله شرایط دارای سیالات خورنده را دارند. علاوه بر این، طراحی بهینه این شیرآلات موجب حداقل افت فشار در مسیر جریان سیال شده و به افزایش راندمان سیستم کمک میکند.
-
معایب شیرهای پروانهای: شیرهای پروانهای با وجود مزایای متعدد، محدودیتهایی در تحمل فشار و دما دارند و بسته به جنس و طراحی در شرایط کاری بسیار سخت قابل‌استفاده نیستند. به‌عنوان‌مثال: شیرهای پلاستیکی برای دما و فشار پایین مناسب هستند درحالی‌که شیرهای فلزی مقاومت بیشتری در برابر شرایط سخت عملیاتی دارند. یکی از چالش‌های این شیرآلات، آب‌بندی کامل آنها است که در مواجهه با سیالات نفوذپذیر می‌تواند منجر به نشتی شود. همچنین، ذرات جامد معلق در سیال ممکن است به دیسک و نشیمنگاه شیر آسیب برسانند و عملکرد آن را مختل کنند. به همین دلیل، استفاده از فیلتر در مسیر جریان برای جلوگیری از آسیب‌های احتمالی توصیه میشود.
نکات مهم در انتخاب و نگهداری شیرهای پروانهای:
توجه به نوع سیال، دما و فشار کاری در انتخاب و نگهداری شیرآلات پروانهای ضروری است تا جنس بدنه و دیسک متناسب با شرایط عملیاتی انتخاب شود. به‌عنوان‌مثال: برای سیالات خورنده، شیرهای استیل ضدزنگ گزینهای ایده‌آل هستند. همچنین، انتخاب صحیح اندازه شیر متناسب با قطر لوله و میزان جریان مدنظر از افت فشار بیش‌ازحد و سرعت بالای جریان جلوگیری میکند. بازرسی و نگهداری دورهای، نقش مهمی در افزایش طول عمر و جلوگیری از خرابی‌های ناگهانی دارد. علاوه بر این، باز و بسته کردن تدریجی شیر به کاهش تنش‌های ناگهانی و آسیب به قطعات داخلی کمک میکند و از مشکلات عملکردی جلوگیری خواهد کرد.
جمع‌بندی:
در این مقاله جامع به بررسی انواع شیرهای پروانهای، کاربردها، مزایا و معایب آنها پرداختیم و نکات مهمی را در انتخاب و نگهداری این تجهیزات ارائه دادیم. شیرهای پروانهای بهعنوان یکی از مهم‌ترین شیرآلات صنعتی، نقش حیاتی در کنترل جریان سیالات در صنایع مختلفی همچون: صنعت نفت، گاز و پتروشیمی، صنعت آبوفاضلاب، صنعت غذا و دارو و... ایفا میکنند. با انتخاب صحیح و نگهداری مناسب این شیرآلات صنعتی، میتوان از عملکرد بهینه و طول عمر بالای آنها اطمینان حاصل کرد.
