پمپ KSB سری Calio Z

پمپ KSB سری Calio Z

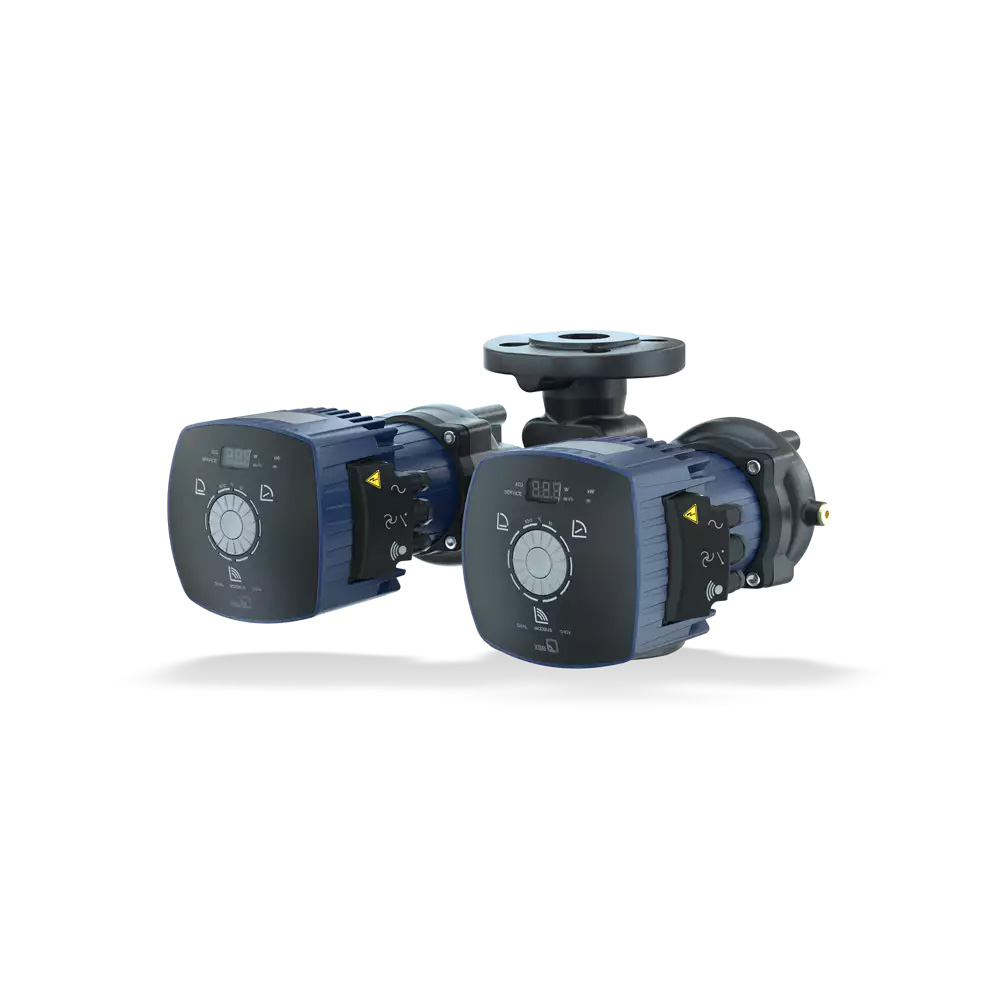

پمپ بدون گلند فلنج‌دار، بدون نیاز به سرویس‌های دوره‌ای، با طراحی پمپ دوقلو، موتور الکتریکی با راندمان بالا، کنترل فشار دیفرانسیلی متغیر پیوسته

مشخصات فنی
  • حداکثر دبی: 52 m³/h
  • حداکثر هد: 18 m
  • حداکثر فشار کاری: 16 bar
  • حداکثر دمای سیال: 110 °C
صنایع مرتبط
استعلام قیمت
لیست علاقه‌مندی‌ها

مشخصات فنی کامل پمپ KSB سری Calio Z

حداکثر دبی 52 m³/h
حداکثر هد 18 m
حداکثر فشار کاری 16 bar
فشار اسمی 16
عملکرد پمپ
نوع اتصال فلنج
نوع محرک الکتریکی، رزوه‌ای
حداقل دبی 0.1 m³/h
حداقل هد 1 m
فرکانس برق 60/50 Hz
ولتاژ اصلی 230 V
متریال بدنه EN-GJL-200+CATAPHORESIS
رفتار مکش Non-self-priming
حداکثر دمای سیال 110 °C
حداقل دمای سیال -10 °C
سیال اصلی آب

سوالات متداول

  • پمپ KSB سری Calio Z یک پمپ سیرکولاتور سانتریفیوژ با طراحی روتور تر (Wet Rotor) و موتور الکترونیکی (EC) راندمان بالا است. این پمپ عضو خانواده پمپ‌های Calio KSB است و برای گردش سیال در سیستم‌های بسته گرمایش، سرمایش و تهویه مطبوع در ساختمان‌هایی که نیاز به غلبه بر افت فشار (هد) بالاتری نسبت به سیستم‌های متداول دارند، طراحی شده است. ویژگی‌های بارز آن شامل قابلیت ایجاد هد بیشتر، راندمان انرژی فوق‌العاده بالا، کنترل الکترونیکی هوشمند، قابلیت تنظیم خودکار عملکرد (دور متغیر)، کارکرد بسیار کم‌صدا، نیاز حداقلی به نگهداری، و گزینه‌های اتصال فلنجی و رزوه‌ای است.

  • پمپ‌های KSB سری Calio Z معمولاً در صنعت تأسیسات و تهویه ساختمان (HVAC) به کار می‌روند. کاربردهای اصلی آن‌ها شامل گردش آب یا مخلوط آب و گلیکول در سیستم‌های گرمایش و سرمایش ساختمان‌های مسکونی، اداری، تجاری، و هتل‌ها است، به ویژه در مواردی که سیستم لوله‌کشی طولانی‌تر، پیچیده‌تر، یا دارای افت فشار بالاتری نسبت به سیستم‌های استاندارد است (مثلاً در ساختمان‌های متوسط تا بزرگتر یا سیستم‌هایی با مبدل‌های حرارتی خاص). این پمپ‌ها برای ایجاد جریان سیال با فشار کافی برای غلبه بر این افت فشارها و توزیع مؤثر حرارت یا برودت در سیستم طراحی شده‌اند.

  • تفاوت اصلی پمپ KSB سری Calio Z با سایر مدل‌های خانواده Calio در قابلیت ایجاد هد (فشار) بالاتر آن است. در حالی که مدل‌های استاندارد Calio و Calio S برای هدهای پایین‌تر طراحی شده‌اند، Calio Z قابلیت ایجاد هد تا حداکثر ۱۸ متر را دارد که به طور قابل توجهی بیشتر از هد مدل استاندارد (تا ۹.۵ متر) یا Calio S (تا ۶ متر) است. این قابلیت هد بالاتر، Calio Z را برای سیستم‌های تأسیساتی با افت فشار بیشتر مناسب می‌سازد، در حالی که همچنان محدوده دبی متناسب با نیازهای این سیستم‌ها را (تا حداکثر ۵۲ متر مکعب بر ساعت) پوشش می‌دهد.

  • پمپ KSB سری Calio Z برای پمپاژ آب گرم در سیستم‌های گرمایش، آب سرد در سیستم‌های سرمایش، و مخلوط آب و گلیکول که به طور رایج در سیستم‌های تأسیسات برای جلوگیری از یخ‌زدگی استفاده می‌شود، مناسب است. این پمپ‌ها برای کار با سیالات در بازه دمایی گسترده‌ای طراحی شده‌اند؛ حداقل دمای سیال قابل پمپاژ ۱۰- درجه سانتی‌گراد و حداکثر دمای آن ۱۱۰ درجه سانتی‌گراد است که این محدوده اغلب نیازهای سیستم‌های گرمایش و سرمایش متداول در ساختمان‌ها را پوشش می‌دهد. عملکرد پمپ در این بازه دمایی، مطمئن و پایدار است.

  • پمپ‌های KSB سری Calio Z قادر به پمپاژ سیال با حداکثر دبی ۵۲ متر مکعب بر ساعت و ایجاد حداکثر هد ۱۸ متر هستند. این محدوده عملکردی، پمپ Calio Z را برای سیستم‌های تأسیساتی با نیاز به دبی متوسط اما افت فشار (هد) قابل توجه مناسب می‌سازد. این سیستم‌ها شامل ساختمان‌های متوسط تا بزرگتر یا مدارهای لوله‌کشی با پیچیدگی یا طول بیشتر هستند که نیاز به پمپی با توانایی غلبه بر مقاومت هیدرولیکی بالاتر از حد معمول دارند. حداقل دبی قابل پوشش توسط این پمپ‌ها ۰.۱ متر مکعب بر ساعت و حداقل هد ۱ متر است.

  • پمپ‌های KSB سری Calio Z برای تحمل حداکثر فشار کاری سیستم تا ۱۶ بار طراحی شده‌اند که این مقدار با فشار اسمی PN ۱۶ نیز مطابقت دارد. این توانایی تحمل فشار، آن‌ها را برای اغلب سیستم‌های تأسیساتی متداول در ساختمان‌ها مناسب می‌سازد. بله، یکی از ویژگی‌های این سری، ارائه گزینه‌های مختلف اتصال شامل اتصال فلنجی (برای اتصال به لوله‌های با فلنج) و اتصال رزوه‌ای (برای اتصال به لوله‌های با اتصال رزوه‌ای) است که انعطاف‌پذیری بیشتری را در هنگام نصب و اتصال به انواع سیستم‌های لوله‌کشی فراهم می‌کند.

  • طراحی "روتور تر" در پمپ‌های KSB Calio Z به این معنی است که روتور موتور و یاتاقان‌های پمپ در تماس مستقیم با سیال پمپاژ شونده قرار دارند و این سیال وظیفه روان‌کاری و خنک‌کاری را بر عهده دارد. این طراحی مزایای متعددی دارد؛ از جمله حذف آب‌بندی مکانیکی پرصدا و نیازمند نگهداری، که منجر به کارکرد بسیار کم‌صدا می‌شود. همچنین، نیاز به نگهداری و تعویض قطعات سایشی مرتبط با آب‌بندی مکانیکی از بین می‌رود و خطر نشت سیال کاهش می‌یابد که همگی به بهبود عملکرد کلی، کاهش مشکلات و افزایش عمر پمپ Calio Z کمک می‌کنند، حتی در کاربردهای با هد بالاتر.

  • پمپ‌های KSB Calio Z با استفاده از موتورهای الکترونیکی (EC Motor) با راندمان بسیار بالا و سیستم کنترل الکترونیکی هوشمند، مصرف انرژی را به میزان قابل توجهی کاهش می‌دهند. موتورهای EC نسبت به موتورهای AC سنتی انرژی کمتری مصرف می‌کنند، به خصوص در شرایط کار با بار جزئی که در سیستم‌های تأسیساتی رایج است. علاوه بر این، قابلیت دور متغیر (VSD) این پمپ‌ها به آن‌ها اجازه می‌دهد که سرعت و توان مصرفی خود را به طور خودکار بر اساس نیاز واقعی سیستم (که توسط سنسور فشار یا دما مشخص می‌شود) تنظیم کنند و از کار کردن با توان کامل در زمانی که نیاز کمتر است، جلوگیری کنند. این بهینه‌سازی پویا، منجر به کاهش چشمگیر هزینه برق مصرفی در طولانی مدت می‌شود.

  • قابلیت تنظیم خودکار دبی و هد در پمپ‌های KSB Calio Z به پمپ امکان می‌دهد که به صورت هوشمند و متناسب با تغییرات نیاز سیستم عمل کند و هد (فشار) مورد نیاز را در سیستم حفظ نماید. با باز و بسته شدن شیرها یا تغییرات دیگر در سیستم لوله‌کشی، نیاز به جریان سیال تغییر می‌کند. پمپ Calio Z با استفاده از کنترلر داخلی خود، سرعت چرخش موتور را طوری تنظیم می‌کند که فشار تفاضلی مورد نظر در سیستم حفظ شود (در حالت کنترل فشار ثابت یا متناسب). این تطابق خودکار، نه تنها باعث حفظ راحتی با تأمین جریان مناسب در تمام نقاط می‌شود، بلکه با کار کردن پمپ فقط به اندازه نیاز واقعی، مصرف انرژی را بهینه کرده و استهلاک پمپ و سیستم را نیز کاهش می‌دهد.

  • کارکرد کم‌صدا یک مزیت بسیار مهم پمپ‌های KSB Calio Z، به خصوص برای نصب در فضاهای داخلی ساختمان‌های مسکونی، اداری و تجاری است. این ویژگی به دلیل استفاده از طراحی روتور تر (Wet Rotor) حاصل می‌شود که در آن قطعات متحرک در محیط سیال کار کرده و صدای کمتری تولید می‌کنند و نیاز به آب‌بندی مکانیکی پرصدا از بین رفته است. همچنین، موتورهای الکترونیکی (EC) ذاتاً صدای کمتری نسبت به موتورهای قدیمی‌تر تولید می‌کنند و قابلیت کار در سرعت‌های پایین‌تر در شرایط بار جزئی سیستم نیز به کاهش بیشتر سطح صدای پمپ کمک می‌کند و محیط آرام‌تری را در اطراف محل نصب فراهم می‌آورد.

  • پمپ‌های KSB Calio Z برای اطمینان از کارکرد ایمن و طولانی مدت، مجهز به سیستم‌های حفاظتی هوشمند داخلی هستند. این حفاظت‌ها شامل تشخیص کارکرد خشک (Dry Running Protection) است که در صورت عدم وجود سیال کافی در بدنه پمپ، به صورت خودکار پمپ را متوقف می‌کند تا از آسیب دیدن آن جلوگیری شود. همچنین دارای حفاظت‌های الکترونیکی در برابر اضافه بار موتور، حفاظت در برابر افزایش بیش از حد دمای داخلی پمپ و موتور، و قابلیت تشخیص و تلاش برای رفع گرفتگی احتمالی در پروانه با ایجاد چرخش معکوس (Anti-Blocking Function) در هنگام راه‌اندازی اولیه هستند.

  • نصب، راه‌اندازی و تنظیمات اولیه پمپ‌های KSB Calio Z با توجه به طراحی فشرده و رابط کاربری آن‌ها، نسبتاً آسان است. ابعاد مناسب و وجود گزینه‌های اتصال فلنجی و رزوه‌ای، انعطاف‌پذیری نصب را افزایش می‌دهد. این پمپ‌ها دارای یک رابط کاربری و نمایشگر خوانا بر روی بدنه هستند که امکان انتخاب آسان حالت کنترل مورد نظر (مانند فشار تفاضلی ثابت یا متناسب) و تنظیم نقطه کار اصلی را فراهم می‌آورد. راهنماهای نصب واضح و طراحی کاربرپسند، فرآیند نصب و تنظیمات اولیه را تسهیل می‌کند.

  • پمپ‌های سیرکولاتور با کیفیت بالا و با طراحی روتور تر مانند KSB Calio Z، عمر مفید طولانی دارند و برای کارکرد پیوسته در سیستم‌های تأسیساتی طراحی شده‌اند. طراحی روتور تر که نیاز به آب‌بندی مکانیکی را حذف می‌کند، یکی از رایج‌ترین دلایل نیاز به نگهداری و تعمیرات در پمپ‌ها را از بین می‌برد. یاتاقان‌های روان‌کاری شده با سیال نیز دوام بالایی دارند. به همین دلیل، پمپ‌های Calio Z نیاز به نگهداری و سرویس بسیار کمی دارند. برنامه نگهداری معمولاً محدود به بازرسی‌های چشمی ساده برای اطمینان از عدم نشتی و عملکرد صحیح، و پایش وضعیت پمپ از طریق نمایشگر آن است و نیازی به تعویض دوره‌ای قطعات یا روان‌کاری نیست.

  • برای اطمینان از انتخاب پمپ KSB Calio Z که دقیقاً با ابعاد و نیازهای هیدرولیکی سیستم گرمایش یا سرمایش ساختمان شما مطابقت داشته باشد و عملکرد بهینه را با بالاترین راندمان ارائه دهد، به خصوص در سیستم‌هایی با افت فشار (هد) بالاتر (تا ۱۸ متر)، لازم است که یک محاسبه دقیق هیدرولیکی برای سیستم لوله‌کشی انجام شود. این شامل تعیین دقیق دبی (تا ۵۲ متر مکعب بر ساعت) و هد مورد نیاز در نقاط مختلف کارکرد سیستم است. سپس باید منحنی عملکرد پمپ KSB Calio Z مدل انتخابی را بررسی کرد و نقطه کار محاسبه شده سیستم را بر روی آن قرار داد و اطمینان حاصل نمود که در محدوده کارکرد بهینه پمپ قرار می‌گیرد. انتخاب نوع اتصال مناسب (فلنجی یا رزوه‌ای) نیز باید مد نظر قرار گیرد. برای انجام این محاسبات و اطمینان از انتخاب بهینه که منجر به بالاترین راندمان و صرفه‌جویی در انرژی می‌شود، مشاوره با متخصصان فنی سالار صنعت نیواد بسیار حیاتی است.

  • برای خرید پمپ KSB Calio Z اصل و با کیفیت بالا، و همچنین اطمینان از اینکه مشخصات فنی دقیق پمپ (مانند قابلیت ایجاد هد تا ۱۸ متر، دبی تا ۵۲ متر مکعب بر ساعت، بازه دمایی ۱۰- تا ۱۱۰ درجه سانتی‌گراد، فشار کاری ۱۶ بار) با نیازهای سیستم تأسیسات شما کاملاً منطبق است، ضروری است به مرجع رسمی و مورد تأیید سازنده مراجعه کنید. شرکت سالار صنعت نیواد به عنوان نماینده رسمی و انحصاری پمپ‌های KSB آلمان در ایران، معتبرترین و قابل اعتمادترین مرجع برای تأمین مستقیم و بی‌واسطه پمپ‌های سیرکولاتور سری KSB Calio Z اصل است. می‌توانید از دانش فنی عمیق و تجربه متخصصان سالار صنعت نیواد در زمینه پمپ‌های KSB و کاربردهای تأسیسات بهره‌مند شوید، در انتخاب دقیق‌ترین مدل و سایز پمپ Calio Z متناسب با نیازهای سیستم شما (به خصوص برای غلبه بر افت فشار بالا) و انتخاب نوع اتصال مناسب یاری بگیرید، و از اصالت کالا، گارانتی معتبر KSB و خدمات پس از فروش و تأمین قطعات یدکی اصلی اطمینان حاصل کنید.
