پمپ KSB سری Etabloc

پمپ KSB سری Etabloc

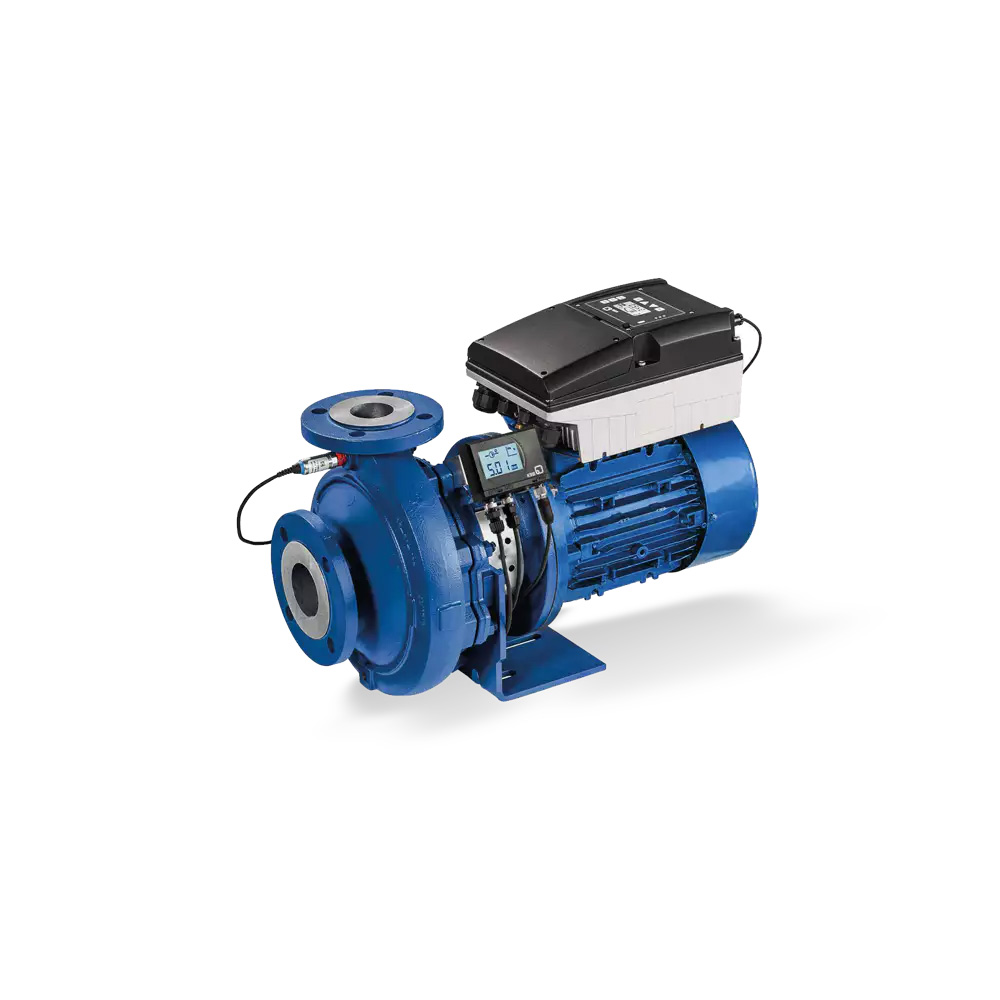

پمپ تک مرحله‌ای با پوسته حلزونی کوپل بسته، با رتبه‌بندی EN 733، با غلاف شفت و حلقه‌های سایشی، پوسته قابل تعویض، با سیستم سرعت متغیر نصب شده روی موتور

مشخصات فنی
  • حداکثر دبی: 755 m³/h
  • حداکثر هد: 160 m
  • حداکثر فشار کاری: 16 bar
  • حداکثر دمای سیال: 140 °C
صنایع مرتبط
استعلام قیمت
لیست علاقه‌مندی‌ها

مشخصات فنی کامل پمپ KSB سری Etabloc

حداکثر دبی 755 m³/h
حداکثر هد 160 m
حداکثر فشار کاری 16 bar
فشار اسمی PN 16 ،PN 10 ،CL 150 ،CL 125
عملکرد پمپ
نوع اتصال فلنج
نوع محرک الکتریکی
حداقل دبی 1 m³/h
حداقل هد 1 m
فرکانس برق 60/50 Hz
ولتاژ اصلی 690/660/575/500/460/415/400/380/240/230/220 V
متریال بدنه EN-GJL-250/A48 CL 35B ، CC480K-GS/B30 C90700 ، 1.4408/A743CF8M ، EN-GJS-400-15/A536 GR 60-40-18 ، EN-KAKORE-25
رفتار مکش Non-self-priming
حداکثر دمای سیال 140 °C
حداقل دمای سیال -30 °C
سیال اصلی آب

سوالات متداول

  • پمپ KSB سری Etabloc یک پمپ سانتریفیوژ تک مرحله‌ای با طراحی "کوپل مستقیم انتهای مکش" (Close-Coupled End-Suction) است که برای جابجایی آب و سیالات مشابه در حجم‌ها و فشارهای متنوع طراحی شده است. ویژگی‌های اصلی آن شامل طراحی فشرده و کم‌جا به دلیل کوپل مستقیم موتور و پمپ، استاندارد بودن ابعاد و عملکرد، راندمان مناسب، قابلیت اطمینان بالا و تنوع در متریال ساخت برای سازگاری با سیالات و دماهای مختلف است. این پمپ‌ها برای کاربردهای عمومی صنعتی و تأسیسات ساختمان ایده‌آل هستند.

  • پمپ‌های KSB سری Etabloc به دلیل گستردگی محدوده عملکردی و تنوع متریال، در صنایع مختلفی کاربرد دارند. این پمپ‌ها معمولاً در صنعت آب و فاضلاب (برای انتقال آب در ایستگاه‌های پمپاژ و سیستم‌های تصفیه)، در بخش تأسیسات و تهویه ساختمان (برای سیرکولاسیون آب سرد و گرم در سیستم‌های HVAC و انتقال آب در ساختمان‌های مسکونی و تجاری)، و در صنایع شیمیایی و پتروشیمی (برای جابجایی آب سرویس، آب خنک‌کاری و سیالات فرآیندی غیرخورنده و تمیز در محدوده‌های دمایی تا ۱۴۰ درجه سانتی‌گراد) استفاده می‌شوند. کاربردهای دیگر شامل سیستم‌های آب‌رسانی عمومی، آبیاری، و استفاده در فرآیندهای صنعتی عمومی است.

  • طراحی "کوپل مستقیم انتهای مکش" (Close-Coupled End-Suction) در پمپ‌های KSB Etabloc به این معناست که دهانه مکش پمپ در انتهای بدنه و بر روی محور پمپ قرار دارد (End-Suction) و موتور الکتریکی به صورت مستقیم و بدون نیاز به کوپلینگ واسط طولانی یا شاسی جداگانه به پمپ متصل شده است (Close-Coupled). این طراحی باعث می‌شود مجموعه پمپ و موتور بسیار فشرده و کم‌جا باشد که فضای نصب کمتری را اشغال می‌کند و نصب و هم‌راستایی آن نسبت به پمپ‌های با شاسی و کوپلینگ مجزا ساده‌تر است.

  • پمپ‌های KSB سری Etabloc عمدتاً برای پمپاژ سیالات تمیز یا کمی آلوده، غیر ساینده و از نظر شیمیایی خنثی یا کمی خورنده (بسته به متریال ساخت) مناسب هستند. سیال اصلی برای این پمپ‌ها آب است. این پمپ‌ها قابلیت کار در بازه دمایی وسیعی را دارند؛ حداقل دمای سیال قابل پمپاژ ۳۰- درجه سانتی‌گراد و حداکثر دمای آن ۱۴۰ درجه سانتی‌گراد است. همچنین، می‌توانند در سیستم‌هایی با فشار کاری تا حداکثر ۱۶ بار کار کنند و با فلنج‌های منطبق با فشارهای اسمی PN ۱۰، PN ۱۶، CL ۱۲۵ و CL ۱۵۰ عرضه می‌شوند.

  • پمپ‌های KSB سری Etabloc به دلیل طراحی استاندارد و گستره وسیع اندازه‌ها، محدوده‌ی وسیعی از نیازهای پمپاژ را پوشش می‌دهند. این پمپ‌ها قادر به پمپاژ سیال با دبی‌هایی از حداقل ۱ متر مکعب بر ساعت تا حداکثر ۷۵۵ متر مکعب بر ساعت و ایجاد هد از حداقل ۱ متر تا حداکثر ۱۶۰ متر هستند. این محدوده عملکردی گسترده، پمپ‌های Etabloc را برای کاربردهای بسیار متنوعی در جابجایی حجم‌های مختلف سیال و غلبه بر افت فشارهای گوناگون در سیستم‌های صنعتی و تأسیساتی مناسب می‌سازد.

  • پمپ‌های KSB سری Etabloc به طور استاندارد از سیستم آب‌بندی مکانیکی (Mechanical Seal) برای جلوگیری از نشت سیال از اطراف شفت پمپ استفاده می‌کنند. آب‌بندی مکانیکی یک روش رایج و قابل اطمینان برای آب‌بندی پمپ‌های سانتریفیوژ است. KSB برای پمپ‌های Etabloc، انواع مختلفی از آب‌بندی‌های مکانیکی با متریال‌های گوناگون (مانند کربن/سرامیک، سیلیکون کارباید/سیلیکون کارباید با الاستومرهای مختلف) را ارائه می‌دهد. این تنوع در متریال آب‌بندی، امکان سازگاری پمپ با انواع مختلف سیالات (با خواص شیمیایی متفاوت)، دما (تا ۱۴۰ درجه سانتی‌گراد) و فشار (تا ۱۶ بار) در محدوده کاری پمپ را فراهم می‌آورد.

  • تنوع در متریال ساخت بدنه و قطعات داخلی پمپ‌های KSB Etabloc (مانند چدن خاکستری EN-GJL-۲۵۰ که متریال استاندارد است، چدن داکتیل EN-GJS-۴۰۰-۱۵، برنز CC۴۸۰K-GS، فولاد ضد زنگ ۱.۴۴۰۸، و آلیاژهای خاص مانند EN-KAKORE-۲۵) اهمیت زیادی در سازگاری پمپ با انواع مختلف سیالات و شرایط کاری دارد. انتخاب متریال مناسب برای قطعات در تماس با سیال، تضمین‌کننده مقاومت پمپ در برابر خوردگی، سایش و فرسایش ناشی از خواص شیمیایی و فیزیکی سیال (در محدوده دمایی ۳۰- تا ۱۴۰ درجه سانتی‌گراد) است و عمر طولانی و کارکرد قابل اطمینان پمپ را در کاربردهای متنوع صنعتی و تأسیساتی فراهم می‌آورد.

  • پمپ‌های KSB Etabloc با بهره‌گیری از طراحی هیدرولیکی پیشرفته و بهینه شده توسط KSB برای سری‌های استاندارد، راندمان بالایی در جابجایی سیال در نقطه کار طراحی شده خود ارائه می‌دهند. علاوه بر طراحی هیدرولیک، قابلیت کوپل شدن این پمپ‌ها با موتورهای الکتریکی با راندمان بالا (مطابق با استانداردهای جهانی مانند IE3 و IE4) نقش مهمی در کاهش مصرف انرژی الکتریکی ایفا می‌کند. همچنین، امکان استفاده از درایو کنترل سرعت (VSD) با پمپ‌های Etabloc وجود دارد که با تنظیم سرعت پمپ بر اساس نیاز واقعی سیستم در هر لحظه، مصرف انرژی را در شرایط بار جزئی (زمانی که پمپ با حداکثر ظرفیت کار نمی‌کند) به میزان قابل توجهی کاهش می‌دهد.

  • بله، پمپ‌های KSB Etabloc به خوبی می‌توانند در سیستم‌هایی که نیاز به فشار یا دبی متغیر دارند، به کار روند و عملکرد بهینه را در این شرایط ارائه دهند. این امر به ویژه هنگامی که پمپ با درایو کنترل سرعت (VSD) مانند KSB PumpDrive همراه شود، امکان‌پذیر است. درایو VSD با تنظیم سرعت پمپ بر اساس سیگنال‌های کنترلی (مانند فشار یا دبی مورد نیاز)، خروجی پمپ را دقیقاً با نیاز لحظه‌ای سیستم تطبیق می‌دهد. این قابلیت تنظیم، نه تنها باعث صرفه‌جویی در مصرف انرژی و کاهش استهلاک پمپ می‌شود، بلکه امکان کنترل دقیق‌تر فرآیند را نیز فراهم می‌آورد.

  • پمپ‌های KSB Etabloc با توجه به طراحی استاندارد و کوپل مستقیم خود، فرآیند نگهداری و تعمیر نسبتاً ساده‌ای دارند. دسترسی به قطعات داخلی اصلی مانند آب‌بندی مکانیکی و پروانه برای بازرسی یا تعویض، با باز کردن درپوش بدنه از سمت موتور امکان‌پذیر است. این طراحی، امکان انجام فعالیت‌های نگهداری روتین و تعویض قطعات سایشی مانند آب‌بندی مکانیکی را بدون نیاز به جدا کردن بدنه اصلی پمپ از لوله‌کشی یا فونداسیون (در صورت وجود) فراهم می‌آورد و زمان لازم برای توقف سیستم جهت تعمیرات را به حداقل می‌رساند. بازرسی دوره‌ای آب‌بندی، یاتاقان‌ها و موتور بخش اصلی نگهداری پیشگیرانه است.

  • ویژگی "غیر خود مکش" (Non-self-priming) در پمپ‌های KSB Etabloc به این معنی است که این پمپ‌ها نمی‌توانند هوا را از لوله مکش تخلیه کرده و سیال را از منبعی پایین‌تر از خود به سمت پمپ بکشند. بنابراین، هنگام نصب این پمپ‌ها، باید حتماً به صورت "مکش مثبت" (Flooded Suction) نصب شوند؛ یعنی پمپ باید در محلی پایین‌تر از حداقل سطح سیال در مخزن مکش قرار گیرد تا سیال به صورت ثقلی وارد پمپ شده و بدنه و خط مکش را پر کند. در صورتی که نصب با مکش مثبت امکان‌پذیر نباشد، لازم است از یک سیستم پرایمینگ خارجی مناسب برای پر کردن پمپ و خط مکش با سیال قبل از هر بار راه‌اندازی استفاده شود تا از کارکرد خشک پمپ که به سرعت به آن آسیب می‌زند، جلوگیری شود.

  • انتخاب مدل و اندازه مناسب پمپ KSB Etabloc نیازمند تحلیل دقیق نیازهای فرآیند است. باید دبی مورد نیاز سیستم (حجم سیال در واحد زمان از ۱ تا ۷۵۵ متر مکعب بر ساعت) و هد مورد نیاز پمپ (مقدار فشاری که پمپ باید ایجاد کند از ۱ تا ۱۶۰ متر) در نقطه کار نرمال و همچنین در شرایط حداکثر و حداقل مصرف به درستی محاسبه شود. خواص سیال (نوع شیمیایی، دما از ۳۰- تا ۱۴۰ درجه سانتی‌گراد، ویسکوزیته، چگالی، وجود یا عدم وجود ذرات) و فشار کاری سیستم (تا ۱۶ بار) نیز در انتخاب متریال مناسب (چدن، برنز، استیل و...) و سایز پمپ تأثیرگذارند. باید منحنی عملکرد پمپ انتخابی را بررسی کرد و مطمئن شد که نقطه کار سیستم بر روی این منحنی و در محدوده کارکرد بهینه پمپ قرار می‌گیرد.

  • عمر مفید یک پمپ KSB Etabloc، در صورت انتخاب صحیح برای کاربرد مورد نظر، نصب اصولی بر اساس دستورالعمل‌های KSB، و انجام برنامه نگهداری پیشگیرانه منظم، می‌تواند بسیار طولانی باشد و در شرایط مناسب به چندین دهه نیز برسد. عوامل کلیدی که بر دوام پمپ تأثیر می‌گذارند شامل خواص سیال پمپاژ شونده (میزان تمیزی، عدم وجود ذرات ساینده یا مواد خورنده ناسازگار با متریال)، دمای و فشار کاری در محدوده طراحی پمپ، کیفیت نصب (هم‌راستایی مناسب)، و اجرای به موقع و صحیح بازرسی‌های دوره‌ای (به خصوص آب‌بندی مکانیکی و یاتاقان‌ها) و تعویض قطعات مصرفی با قطعات اصلی است. کارکرد پمپ در خارج از محدوده عملکرد بهینه یا در شرایط نامناسب می‌تواند عمر مفید آن را به شدت کاهش دهد.

  • برای اطمینان کامل از اینکه پمپ KSB Etabloc انتخابی شما با مشخصات فنی (دبی تا ۷۵۵ متر مکعب بر ساعت، هد تا ۱۶۰ متر) و متریال ساخت دقیقاً متناسب با نیاز فرآیند و نوع سیال شما مطابقت داشته باشد و در نقطه کار خود بالاترین راندمان را ارائه دهد، باید یک انتخاب مهندسی بسیار دقیق صورت گیرد. این فرآیند شامل تحلیل دقیق خواص شیمیایی، فیزیکی و دمای سیال (از ۳۰- تا ۱۴۰ درجه سانتی‌گراد) و فشار کاری (تا ۱۶ بار) است تا متریال مناسب برای قطعات در تماس با سیال (از میان گزینه‌های چدن، برنز، استیل و...) انتخاب شود. سپس باید منحنی مشخصه سیستم لوله‌کشی را محاسبه و آن را با منحنی عملکرد پمپ KSB Etabloc تطبیق داد و اطمینان حاصل کرد که نقطه کار در محدوده کارکرد بهینه پمپ قرار می‌گیرد. برای انجام این محاسبات و اطمینان از انتخاب بهینه متریال و ابعاد پمپ، مشاوره با متخصصان فنی سالار صنعت نیواد بسیار حیاتی است.

  • برای خرید پمپ KSB Etabloc اصل با کیفیت بالا، و همچنین اطمینان از اینکه مشخصات فنی دقیق پمپ (شامل محدوده عملکردی گسترده، تنوع متریال بدنه مانند چدن، برنز، استیل، قابلیت کار در دماهای -۳۰ تا ۱۴۰ درجه سانتی‌گراد و فشار تا ۱۶ بار) با نیازهای کاربرد عمومی یا تخصصی شما کاملاً منطبق است، ضروری است به مرجع رسمی و مورد تأیید سازنده مراجعه کنید. شرکت سالار صنعت نیواد به عنوان نماینده رسمی و انحصاری پمپ‌های KSB آلمان در ایران، معتبرترین و قابل اعتمادترین مرجع برای تأمین مستقیم و بی‌واسطه پمپ‌های سانتریفیوژ کوپل مستقیم سری KSB Etabloc اصل است. می‌توانید از دانش فنی عمیق و تجربه متخصصان سالار صنعت نیواد در زمینه پمپ‌های KSB و کاربردهای متنوع صنعتی و تأسیسات بهره‌مند شوید، در انتخاب دقیق‌ترین مدل پمپ Etabloc متناسب با نیازهای سیستم خود یاری بگیرید، و از اصالت کالا، گارانتی معتبر KSB و خدمات پس از فروش و تأمین قطعات یدکی اصلی اطمینان حاصل کنید.
