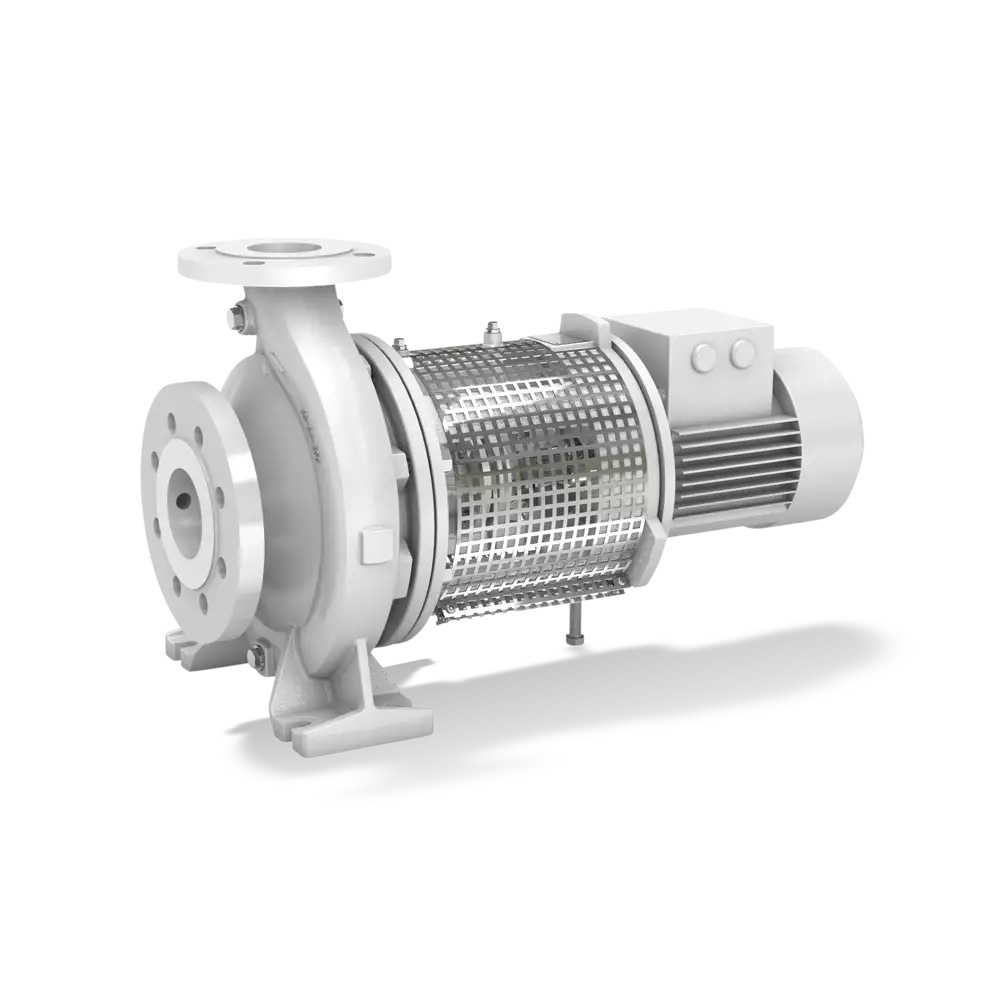

پمپ KSB سری Etabloc SYT

پمپ KSB سری Etabloc SYT

پمپ پوسته حلزونی برای نصب افقی یا عمودی، طراحی بیرون کشیدن از پشت، تک مرحله‌ای، با رتبه‌بندی EN 733، پوسته حلزونی با شکاف شعاعی، حلقه‌های سایشی، پوسته قابل تعویض

مشخصات فنی
  • حداکثر دبی: 337 m³/h
  • حداکثر هد: 1 m
  • حداکثر فشار کاری: 16 bar
  • حداکثر دمای سیال: 350 °C
صنایع مرتبط
استعلام قیمت
لیست علاقه‌مندی‌ها

مشخصات فنی کامل پمپ KSB سری Etabloc SYT

حداکثر دبی 337 m³/h
حداکثر هد 1 m
حداکثر فشار کاری 16 bar
فشار اسمی PN 16
عملکرد پمپ
نوع اتصال فلنج
نوع محرک الکتریکی
حداقل دبی 1 m³/h
حداقل هد 99 m
فرکانس برق 60/50 Hz
ولتاژ اصلی 460/400 V
متریال بدنه
رفتار مکش Non-self-priming
حداکثر دمای سیال 350 °C
حداقل دمای سیال -30 °C
سیال اصلی آب

سوالات متداول

  • پمپ KSB Etabloc SYT یک پمپ سانتریفیوژ تک مرحله‌ای و کوپل مستقیم (Close-Coupled) است که اصلی‌ترین ویژگی متمایزکننده آن، طراحی تخصصی برای پمپاژ سیالات با دمای بسیار بالا است. برخلاف پمپ‌های استاندارد که در دماهای بالا دچار مشکل می‌شوند، این پمپ‌ها با استفاده از متریال‌ها و مکانیزم‌های ویژه‌ای قادر به کارکرد ایمن و مطمئن در دماهای بالا هستند و برای کاربردهای نیازمند انتقال سیالات داغ طراحی شده‌اند.

  • پمپ‌های Etabloc SYT به طور گسترده در صنایعی که با فرآیندهای دما بالا سروکار دارند، مانند صنایع شیمیایی و پتروشیمی، صنعت نفت و گاز، و نیروگاه‌ها به کار می‌روند. کاربرد اصلی آن‌ها در سیستم‌های انتقال حرارت (با استفاده از روغن‌های حرارتی یا سیالات مشابه)، مدارهای گرمایش فرآیندی، و سایر کاربردهایی است که نیاز به گردش یا انتقال سیالاتی با دمای بسیار بالا تا ۳۵۰ درجه سانتی‌گراد وجود دارد. این پمپ‌ها در این صنایع برای حفظ دما و انتقال انرژی حرارتی به صورت مؤثر و ایمن حیاتی هستند.

  • پمپ KSB Etabloc SYT به طور ویژه برای پمپاژ سیالات انتقال حرارت مانند انواع روغن‌های حرارتی معدنی یا سنتزی طراحی شده است. همچنین قادر به پمپاژ آب داغ یا سایر سیالات با خواص مشابه است، به شرطی که خواص آن‌ها (از نظر شیمیایی، ویسکوزیته و عدم وجود ذرات جامد ساینده) با محدوده کاری پمپ و متریال‌های آن سازگار باشد. سیال اصلی برای این طراحی تخصصی، همان سیالات مورد استفاده در سیستم‌های حرارتی دما بالا است.

  • توانایی پمپ Etabloc SYT در پمپاژ سیالات تا دمای ۳۵۰ درجه سانتی‌گراد، حاصل طراحی و متریال‌های تخصصی آن است. این پمپ‌ها از متریال‌های مقاوم در برابر حرارت بالا برای بدنه (مانند چدن استاندارد در مدل‌های معمول تا ۱۶ بار فشار کاری و متریال‌های خاص برای دماهای بالاتر یا سیالات متفاوت) و سایر قطعات داخلی استفاده می‌کنند. همچنین، طراحی شامل یک سیستم خنک‌کاری در ناحیه آب‌بندی مکانیکی و یاتاقان‌ها است (معمولاً با استفاده از پره‌های خنک‌کننده در آداپتور پمپ یا گاهی با سیرکولاسیون مایع خنک‌کننده خارجی) که باعث می‌شود دمای این اجزای حساس در محدوده مجاز حفظ شود و از خرابی آن‌ها در اثر گرمای سیال داغ جلوگیری به عمل آید.

  • بازه دمایی وسیع کاری پمپ KSB Etabloc SYT که از ۳۰- درجه سانتی‌گراد تا ۳۵۰+ درجه سانتی‌گراد را پوشش می‌دهد، یک مزیت مهم در کاربردهای صنعتی است. این قابلیت به پمپ اجازه می‌دهد تا در سیستم‌هایی که دمای سیال در آن‌ها نوسانات زیادی دارد یا در فرآیندهایی که از دمای پایین شروع شده و به دمای بالا می‌رسند، به خوبی عمل کند. همچنین، استفاده از یک نوع پمپ برای طیف وسیعی از دماها، انتخاب و نگهداری را ساده‌تر می‌سازد و اطمینان از عملکرد قابل اعتماد پمپ در شرایط محیطی سرد (تا ۳۰- درجه سانتی‌گراد) در صورت نیاز نیز فراهم می‌شود.

  • طراحی "کوپل مستقیم" یا "بلوک" (Close-Coupled) در پمپ KSB Etabloc SYT به این معنی است که پروانه پمپ مستقیماً بر روی شفت موتور نصب می‌شود یا با یک کوپلینگ بسیار کوتاه و صلب به شفت موتور متصل می‌گردد. این طراحی باعث می‌شود پمپ و موتور به صورت یک واحد فشرده درآمده، نیاز به شاسی مجزا و کوپلینگ بزرگ را از بین ببرد و فضای بسیار کمتری برای نصب اشغال کند. مزایای این طراحی شامل نصب ساده‌تر، هم‌راستایی دائمی و عدم نیاز به تنظیم هم‌راستایی پس از نصب، و ابعاد فشرده‌تر است که برای نصب در فضاهای محدود مفید است.

  • پمپ‌های KSB Etabloc SYT قادر به تحمل حداکثر فشار کاری ۱۶ بار هستند. این مقدار فشار، محدوده ایمنی طراحی شده برای بدنه پمپ، فلنج‌ها و سایر اجزای تحت فشار را نشان می‌دهد و به این معنی است که پمپ می‌تواند در سیستم‌هایی که فشار کاری آن‌ها تا ۱۶ بار می‌رسد، به صورت مطمئن و بدون خطر نشتی یا آسیب سازه‌ای عمل کند. فشار اسمی فلنج‌های این پمپ‌ها نیز مطابق با استاندارد PN 16 است.

  • پمپ‌های KSB Etabloc SYT برای کنترل نشتی سیالات داغ، معمولاً از سیستم آب‌بندی مکانیکی (Mechanical Seal) تخصصی طراحی شده برای دماهای بالا استفاده می‌کنند. این آب‌بندی‌ها دارای متریال‌های مقاوم در برابر حرارت بالا (مانند سطوح سیلیکون کارباید یا کاربید تنگستن و الاستومرهای دما بالا یا پکینگ گرافیتی برای آب‌بندی ثانویه) هستند. همچنین، طراحی اطراف آب‌بندی اغلب شامل یک سیستم خنک‌کاری (مانند پره‌های خنک‌کننده یا امکان سیرکولاسیون مایع خنک‌کننده خارجی) است که دمای ناحیه آب‌بندی را پایین نگه می‌دارد و از تبخیر سیال در محل آب‌بندی یا تخریب قطعات در اثر حرارت بالا جلوگیری کرده و عمر طولانی آب‌بندی و کارکرد بدون نشتی را تضمین می‌کند.

  • انتخاب متریال ساخت مناسب برای تمام اجزای در تماس با سیال در پمپ‌های دما بالا مانند Etabloc SYT، اهمیت حیاتی دارد. دماهای بالا می‌توانند خواص مکانیکی متریال‌ها (مانند استحکام) را تضعیف کرده، نرخ خوردگی را افزایش دهند و باعث انبساط حرارتی قابل توجه شوند. متریال بدنه (مانند چدن استاندارد برای دماهای معمول در محدوده کاری Etaline SYT، و متریال‌های مقاوم‌تر در صورت نیاز)، پروانه، شفت، و به خصوص قطعات آب‌بندی و گسکت‌ها باید کاملاً در برابر دمای کاری (تا ۳۵۰ درجه سانتی‌گراد) و خواص شیمیایی سیال داغ (که ممکن است خورنده باشد) مقاوم باشند تا پمپ دچار تغییر شکل، خوردگی زودرس، نشتی یا خرابی ناگهانی نشود و ایمنی فرآیند تأمین گردد.

  • پمپ‌های KSB Etabloc SYT در اندازه‌های مختلفی تولید می‌شوند تا طیف وسیعی از نیازها را پوشش دهند. بزرگترین مدل‌های این سری قادر به پمپاژ سیال تا حداکثر دبی ۳۳۷ متر مکعب در ساعت هستند. این حداکثر دبی، نشان‌دهنده ظرفیت حجمی بالای این سری از پمپ‌ها در جابجایی سیالات در سیستم‌های انتقال حرارت صنعتی است و آن‌ها را برای فرآیندهایی با حجم گردش سیال بالا مناسب می‌سازد.

  • ویژگی "غیر خود مکش" (Non-self-priming) در پمپ‌های Etabloc SYT به این معنی است که این پمپ‌ها قادر نیستند هوای موجود در لوله مکش را تخلیه کرده و سیال را از منبعی پایین‌تر از خود به سمت پمپ بکشند. بنابراین، ملاحظه اصلی هنگام نصب این پمپ‌ها این است که باید حتماً به صورت "مکش مثبت" (Flooded Suction) نصب شوند؛ یعنی پمپ باید در محلی پایین‌تر از حداقل سطح سیال در مخزن مکش قرار گیرد تا سیال به صورت ثقلی وارد پمپ شده و آن را پر کند. در صورتی که نصب با مکش مثبت امکان‌پذیر نباشد، لازم است از یک سیستم پرایمینگ خارجی مناسب برای پر کردن پمپ و خط مکش با سیال قبل از هر بار راه‌اندازی استفاده شود تا از کارکرد خشک پمپ که می‌تواند آسیب‌زا باشد، جلوگیری شود.

  • نگهداری و بازرسی دوره‌ای پمپ‌های Etabloc SYT که در دماهای بالا کار می‌کنند، نیازمند توجه و دقت بیشتری است. مهم‌ترین موارد شامل پایش دقیق ناحیه آب‌بندی مکانیکی برای هرگونه نشتی (که در سیالات داغ می‌تواند بسیار خطرناک باشد)، بررسی دمای یاتاقان‌ها و بدنه موتور برای اطمینان از عملکرد صحیح سیستم خنک‌کاری، پایش میزان لرزش پمپ، و بررسی وضعیت سیال پمپاژ شونده (عدم وجود ذرات جامد یا ناخالصی که می‌تواند به آب‌بندی یا پروانه آسیب بزند) است. تعویض به موقع قطعات مصرفی مانند آب‌بندی مکانیکی (بر اساس برنامه نگهداری پیشگیرانه یا علائم سایش/نشتی) و اطمینان از عملکرد سیستم خنک‌کاری آب‌بندی، برای جلوگیری از خرابی و تضمین ایمنی فرآیند در دماهای بالا حیاتی است.

  • قابلیت اطمینان در پمپ‌های دما بالا مانند Etabloc SYT در صنایع شیمیایی، نفت و گاز و نیروگاهی، اهمیت فوق‌العاده بالایی دارد. خرابی یک پمپ در سیستم انتقال حرارت می‌تواند منجر به توقف کامل فرآیند، کاهش راندمان سیستم تولید انرژی، و در بدترین حالت، نشت سیالات داغ و ایجاد خطر آتش‌سوزی یا سوختگی شدید شود. یک پمپ دما بالای قابل اطمینان تضمین‌کننده تداوم فرآیند، ایمنی پرسنل و تجهیزات، و کاهش هزینه‌های ناشی از توقفات اضطراری و تعمیرات پرهزینه در محیط‌های سخت کاری است. طراحی تخصصی و کیفیت ساخت بالا در این پمپ‌ها مستقیماً بر قابلیت اطمینان آن‌ها تأثیر می‌گذارد.

  • برای اطمینان کامل از انتخاب صحیح پمپ KSB Etabloc SYT که با شرایط دقیق سیال و نیازهای فرآیند شما کاملاً مطابقت داشته باشد، باید فراتر از تطابق دبی (تا ۳۳۷ متر مکعب بر ساعت) و هد با منحنی پمپ عمل کرد. لازم است به جزئیات فنی کلیدی دیگری توجه شود؛ از جمله، تأیید دقیق بازه دمایی کاری سیال (از ۳۰- تا ۳۵۰+ درجه سانتی‌گراد) و فشار کاری سیستم (تا ۱۶ بار) و اطمینان از اینکه پمپ انتخابی به طور کامل این محدوده را پوشش می‌دهد. همچنین، بررسی خواص شیمیایی دقیق سیال انتقال حرارت برای انتخاب متریال مناسب برای بدنه (چدن استاندارد یا متریال دیگر)، پروانه، شفت، و به خصوص آب‌بندی مکانیکی و گسکت‌ها حیاتی است. تأیید طرح خنک‌کاری آب‌بندی متناسب با دمای دقیق سیال و نوع آب‌بندی انتخابی نیز برای تضمین عمر آب‌بندی ضروری است. استفاده از نرم‌افزارهای انتخاب پمپ KSB و مشاوره با متخصصان فنی سالار صنعت نیواد که تجربه کار با سیالات دما بالا را دارند، برای این بررسی‌های تخصصی بهترین راه است.

  • برای خرید پمپ KSB Etabloc SYT اصل و با کیفیت بالا، و اطمینان از اینکه مشخصات فنی دقیق پمپ (شامل بازه دمایی، متریال، نوع آب‌بندی و سیستم خنک‌کاری آن) با نیازهای فرآیند و خواص سیال داغ شما کاملاً منطبق است، ضروری است به مرجع رسمی و مورد تأیید سازنده مراجعه کنید. شرکت سالار صنعت نیواد به عنوان نماینده رسمی و انحصاری پمپ‌های KSB آلمان در ایران، معتبرترین و قابل اعتمادترین مرجع برای تأمین مستقیم و بی‌واسطه پمپ‌های تخصصی دما بالای سری KSB Etabloc SYT اصل است.می‌توانید از دانش فنی عمیق و تجربه متخصصان سالار صنعت نیواد در زمینه پمپ‌های KSB و کاربردهای دما بالا بهره‌مند شوید، در انتخاب دقیق‌ترین پیکربندی پمپ Etabloc SYT متناسب با مشخصات کامل سیال و شرایط فرآیند خود یاری بگیرید، و از اصالت کالا، گارانتی معتبر KSB و خدمات پس از فروش و تأمین قطعات یدکی اصلی اطمینان حاصل کنید.
