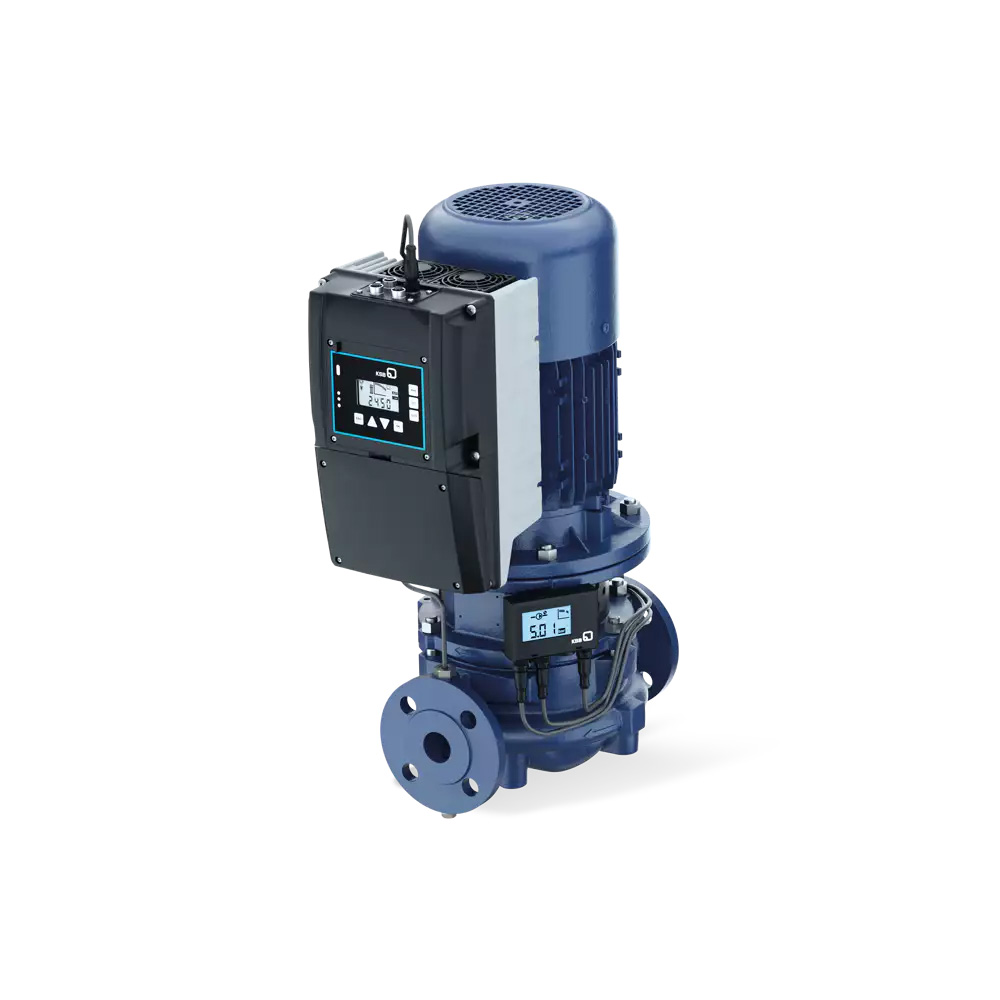

پمپ تک مرحلهای با پوسته حلزونی در طراحی خطی، با موتور بدون آهنربای KSB SuPremE با کلاس راندمان IE4/IE5 و سیستم سرعت متغیر PumpDrive؛ شفت پمپ و شفت موتور به صورت صلب
پمپ KSB Etaline یک پمپ سانتریفیوژ تک مرحلهای استاندارد است که برای جابجایی سیالات به کار میرود. ویژگی بارز و دلیل نامگذاری آن به "اینلاین" (In-Line به معنی در یک خط) این است که دهانه مکش و دهانه رانش پمپ بر روی یک محور مستقیم و در یک خط قرار دارند. این طراحی به پمپ اجازه میدهد تا به صورت مستقیم و بدون نیاز به تغییر مسیر لولهکشی، در داخل خط لوله نصب شود که این امر باعث صرفهجویی در فضای نصب و سادهسازی لولهکشی در مقایسه با پمپهای با دهانه مکش محوری میشود.
پمپهای KSB Etaline به دلیل قابلیت اطمینان بالا، راندمان مناسب و طراحی متنوع، کاربردهای بسیار گستردهای در صنایع مختلف دارند. این پمپها به طور رایج در صنعت آب و فاضلاب (برای پمپاژ آب تمیز در ایستگاههای کوچک یا فرآیندهای تصفیه)، در بخش تأسیسات و تهویه ساختمانها (برای گردش آب در سیستمهای گرمایش، سرمایش و تهویه مطبوع)، در نیروگاهها (برای سیرکولاسیون آب در سیستمهای خنککاری یا تغذیه تجهیزات جانبی)، و در صنایع غذا و دارو (برای جابجایی آب تمیز یا سیالات مشابه در فرآیندهای کمکی) به کار میروند. همچنین در سیستمهای آتشنشانی (در پیکربندیهای خاص) و استخرهای شنا نیز کاربرد دارند.
مزیت اصلی طراحی "اینلاین" در پمپهای KSB Etaline، صرفهجویی قابل توجه در فضای مورد نیاز برای نصب و سادهسازی فرآیند لولهکشی است. نصب مستقیم پمپ در مسیر خط لوله، نیاز به زانوییها و اتصالات اضافی را که در پمپهای با دهانه مکش محوری لازم است، از بین میبرد. این ویژگی آنها را برای نصب در فضاهای محدود مانند اتاقهای موتورخانه فشرده یا داخل کانالهای تأسیساتی بسیار مناسب میسازد. همچنین، این طراحی میتواند هزینههای نصب و زمان مورد نیاز برای انجام لولهکشی اطراف پمپ را کاهش دهد و از نظر بصری نیز نظم بیشتری به سیستم میبخشد.
پمپهای KSB Etaline عمدتاً برای پمپاژ سیالات تمیز یا کمی آلوده و فاقد مواد جامد ساینده یا الیافی طراحی شدهاند؛ سیال اصلی و متداول برای این پمپها آب است. این پمپها قابلیت کار در بازه دمایی وسیعی را دارند؛ حداقل دمای سیال قابل پمپاژ توسط آنها ۳۰- درجه سانتیگراد و حداکثر دمای آن ۱۴۰ درجه سانتیگراد است. این محدوده دمایی گسترده، پمپ Etaline را برای کاربردهای متنوعی در سیستمهای گرمایش با دمای بالا، سیستمهای سرمایش با دمای پایین و فرآیندهای صنعتی با سیالات در دماهای متفاوت مناسب میسازد.
پمپهای KSB Etaline به دو دلیل اصلی به راندمان بالا و صرفهجویی در مصرف انرژی کمک میکنند. اولاً، طراحی هیدرولیکی داخلی آنها (پروانه و بدنه) توسط KSB برای حداقل کردن افت انرژی در حین پمپاژ بهینه شده است که این امر باعث میشود پمپ در نقطه کار خود با راندمان بالایی سیال را جابجا کند. ثانیاً، این پمپها قابلیت کوپل شدن با موتورهای الکتریکی با راندمان بالا (مانند موتورهای منطبق با استانداردهای IE3 و IE4) را دارند. علاوه بر این، در کاربردهای با دبی متغیر، استفاده از درایو کنترل سرعت (VSD) با پمپ Etaline میتواند با تنظیم سرعت پمپ بر اساس نیاز لحظهای سیستم، مصرف انرژی را به میزان قابل توجهی کاهش دهد.
پمپهای KSB Etaline در اندازههای مختلفی تولید میشوند که هر کدام محدوده عملکردی خاص خود را دارند، اما سری Etaline به طور کلی قادر به پمپاژ با حداکثر دبی ۸۵۰ متر مکعب بر ساعت، ایجاد حداکثر هد ۱۴۰ متر و تحمل حداکثر فشار کاری ۱۶ بار است. این اعداد، حداکثر قابلیتهای پوشش داده شده توسط تمام مدلهای این سری را نشان میدهند. فشار اسمی فلنجهای این پمپها نیز مطابق با استانداردهای PN 16 و CL 125 است. این محدوده عملکردی گسترده، پمپ Etaline را برای طیف وسیعی از نیازهای پمپاژ سیالات تمیز در صنایع مختلف و ساختمانها مناسب میسازد.
پمپهای KSB Etaline به طور استاندارد از سیستم آببندی مکانیکی (Mechanical Seal) برای جلوگیری از نشت سیال از محل عبور شفت به داخل بدنه پمپ استفاده میکنند. آببندی مکانیکی یک راهکار متداول و مؤثر برای پمپهای صنعتی است. برای سازگاری با سیالات مختلف (از نظر شیمیایی) یا دماهای کاری متفاوت در محدوده ۳۰- تا ۱۴۰ درجه سانتیگراد، متریال قطعات تشکیلدهنده آببندی مکانیکی (مانند سطوح لغزان و الاستومرها) میتواند متفاوت باشد. انتخاب متریال صحیح آببندی بر اساس خواص دقیق سیال، برای تضمین کارکرد بدون نشتی و عمر طولانی آببندی ضروری است.
بله، پمپهای KSB Etaline به خوبی میتوانند در سیستمهایی با دبی یا فشار متغیر کار کنند، به خصوص هنگامی که با درایو کنترل سرعت (Variable Speed Drive - VSD) مانند KSB PumpDrive همراه شوند. در سیستمهای با نیاز متغیر (مثل سیستمهای HVAC یا برخی فرآیندهای صنعتی)، استفاده از VSD به پمپ اجازه میدهد سرعت خود را بر اساس نیاز واقعی سیستم تنظیم کرده و دبی و هد مورد نیاز را به صورت دقیق تأمین کند. این تنظیم خودکار، نه تنها باعث عملکرد بهینه پمپ در تمام نقاط کاری و صرفهجویی در انرژی میشود، بلکه به حفظ فشار ثابت در سیستم (در صورت استفاده از کنترل فشار) و افزایش عمر پمپ کمک میکند.
جنس استاندارد بدنه پمپهای KSB Etaline از چدن خاکستری (EN-GJL-250 یا معادل آن A48 CL 35B) است که برای پمپاژ آب تمیز و سیالات مشابه در دما و فشار استاندارد (تا ۱۴۰ درجه سانتیگراد و فشار ۱۶ بار) متریال مناسبی محسوب میشود. انتخاب متریال مناسب برای تمام قطعات پمپ که در تماس با سیال قرار دارند (بدنه، پروانه، شفت، آببندی)، بسیار حیاتی است. این متریال باید در برابر خواص شیمیایی و فیزیکی سیال (خورندگی، دما، فشار) مقاوم باشد تا از سایش، خوردگی یا تخریب قطعات جلوگیری شود و عمر طولانی و کارکرد مطمئن پمپ در شرایط عملیاتی خاص تضمین گردد.
پمپهای KSB Etaline با در نظر گرفتن سهولت نگهداری طراحی شدهاند تا زمان توقف فرآیند برای تعمیرات به حداقل برسد. دسترسی به قطعات داخلی اصلی پمپ مانند آببندی مکانیکی و پروانه برای بازرسی یا تعویض، از طریق باز کردن درپوش بدنه (Casing Cover) امکانپذیر است. این طراحی، امکان انجام فعالیتهای نگهداری روتین را بدون نیاز به جدا کردن کامل پمپ از خط لوله تسهیل میکند. با رعایت برنامه نگهداری پیشگیرانه و بازرسیهای دورهای، میتوان از عملکرد صحیح پمپ اطمینان حاصل کرده و نیاز به تعمیرات اساسی را کاهش داد.
انتخاب مدل و اندازه مناسب پمپ KSB Etaline نیازمند تحلیل دقیق نیازهای فرآیند است. باید دبی مورد نیاز سیستم (میزان جریان سیال در واحد زمان) و هد مورد نیاز پمپ (فشاری که پمپ باید برای غلبه بر افت فشار در شبکه لولهکشی و تجهیزات ایجاد کند) در نقطه کار اصلی و همچنین در محدوده‌های حداقل و حداکثر مورد نیاز محاسبه شود. خواص سیال شامل نوع شیمیایی، دما (در محدوده ۳۰- تا ۱۴۰ درجه سانتیگراد)، ویسکوزیته، چگالی و فشار سیستم (تا ۱۶ بار فشار کاری) نیز باید در انتخاب متریال و سایز مناسب لحاظ شوند. تطابق این پارامترها با منحنی عملکرد و محدوده کاری پمپ Etaline انتخابی، برای دستیابی به عملکرد و راندمان بهینه حیاتی است.
ویژگی "غیر خود مکش" (Non-self-priming) در پمپهای KSB Etaline به این معنی است که این پمپها قادر نیستند هوا را از لوله مکش تخلیه کرده و سیال را از سطحی پایین‌تر از خود به سمت پمپ بکشند. بنابراین، در هنگام نصب، پمپ حتماً باید پایین‌تر از سطح سیال در مخزن مکش نصب شود تا سیال به صورت ثقلی وارد پمپ شود (نصب با مکش مثبت یا Flooded Suction). در صورتی که امکان نصب پمپ پایین‌تر از سطح سیال وجود ندارد، باید از یک سیستم پرایمینگ خارجی (مانند پمپ وکیوم کوچک یا سیستم پر کردن دستی) برای تخلیه هوا از لوله مکش و پر کردن پمپ با سیال قبل از هر بار راه‌اندازی استفاده کرد تا از کارکرد خشک پمپ که میتواند آسیب‌زا باشد، جلوگیری شود.
عمر مفید یک پمپ KSB Etaline با کیفیت، در صورت انتخاب صحیح برای کاربرد مورد نظر، نصب اصولی بر اساس دستورالعمل‌های KSB و انجام برنامه نگهداری پیشگیرانه منظم، میتواند بسیار طولانی باشد و به طور معمول چندین دهه در سرویس باقی بماند. عواملی که بیشترین تأثیر را بر دوام پمپ دارند شامل خواص سیال (به خصوص عدم وجود ذرات ساینده یا مواد خورنده که متریال برای آنها مناسب نیست)، دمای و فشار کاری در محدوده طراحی پمپ، کیفیت برق مصرفی، نصب صحیح (شامل هم‌راستایی مناسب موتور و پمپ و عدم وجود تنش در لولهکشی)، و اجرای به موقع و صحیح بازرسیهای دورهای (به خصوص آببندی مکانیکی) و تعویض قطعات سایشی یا مصرفی است.
برای اطمینان کامل از اینکه پمپ KSB Etaline انتخابی شما دقیقاً بهترین عملکرد و بالاترین راندمان را در نقطه کار واقعی سیستم شما ارائه خواهد داد و برای تمام شرایط دمایی (تا ۱۴۰ درجه سانتیگراد) و فشار کاری (تا ۱۶ بار) مناسب است، لازم است که یک انتخاب مهندسی دقیق و تخصصی انجام دهید. این فرآیند شامل محاسبه دقیق منحنی مشخصه سیستم لولهکشی شما (افت فشار بر حسب دبی در تمام محدوده‌های مورد نیاز کارکرد) است. سپس باید منحنی عملکرد (Head-Flow Curve) پمپ KSB Etaline مدل انتخابی را که در کاتالوگ‌های رسمی KSB موجود است، بررسی و تحلیل کرد و اطمینان حاصل نمود که نقطه تقاطع منحنی سیستم با منحنی پمپ (که نقطه کار واقعی سیستم است) در محدوده کارکرد بهینه و نزدیک به نقطه حداکثر راندمان پمپ (BEP) قرار می‌گیرد. علاوه بر این، باید جدول مقاومت متریال پمپ در برابر خواص شیمیایی سیال و بازه دمایی (۳۰- تا ۱۴۰ درجه سانتیگراد) و فشار کاری (تا ۱۶ بار) مورد نیاز فرآیند شما را بررسی و تأیید کرد. استفاده از نرم‌افزارهای انتخاب پمپ KSB و مشاوره با متخصصان فنی سالار صنعت نیواد برای انجام این محاسبات و تطبیق دقیق اطلاعات، بهترین راه برای اطمینان از انتخاب کاملاً صحیح و بهینه است.
برای خرید پمپ KSB Etaline اصل و با کیفیت بالا، و همچنین اطمینان از اینکه مشخصات فنی دقیق پمپ (مانند دبی، هد، متریال، ولتاژ و فرکانس) با نیازهای فرآیند شما کاملاً منطبق است، ضروری است به مرجع رسمی و مورد تأیید سازنده مراجعه کنید. شرکت سالار صنعت نیواد به عنوان نماینده رسمی و انحصاری پمپهای KSB آلمان در ایران، معتبرترین و قابل اعتمادترین مرجع برای تأمین مستقیم و بی‌واسطه پمپهای سری KSB Etaline اصل است. می‌توانید از دانش فنی عمیق و تجربه متخصصان سالار صنعت نیواد در زمینه پمپهای KSB و کاربردهای مختلف بهره‌مند شوید، در انتخاب مدل و سایز دقیق پمپ Etaline متناسب با مشخصات فنی کامل سیستم (از جمله دبی تا ۸۵۰ متر مکعب بر ساعت، هد تا ۱۴۰ متر، فشار تا ۱۶ بار، و دما از ۳۰- تا ۱۴۰ درجه سانتیگراد) یاری بگیرید، از اصالت کالا و گارانتی معتبر KSB اطمینان حاصل کنید و به خدمات پس از فروش و قطعات یدکی اصلی دسترسی داشته باشید.
