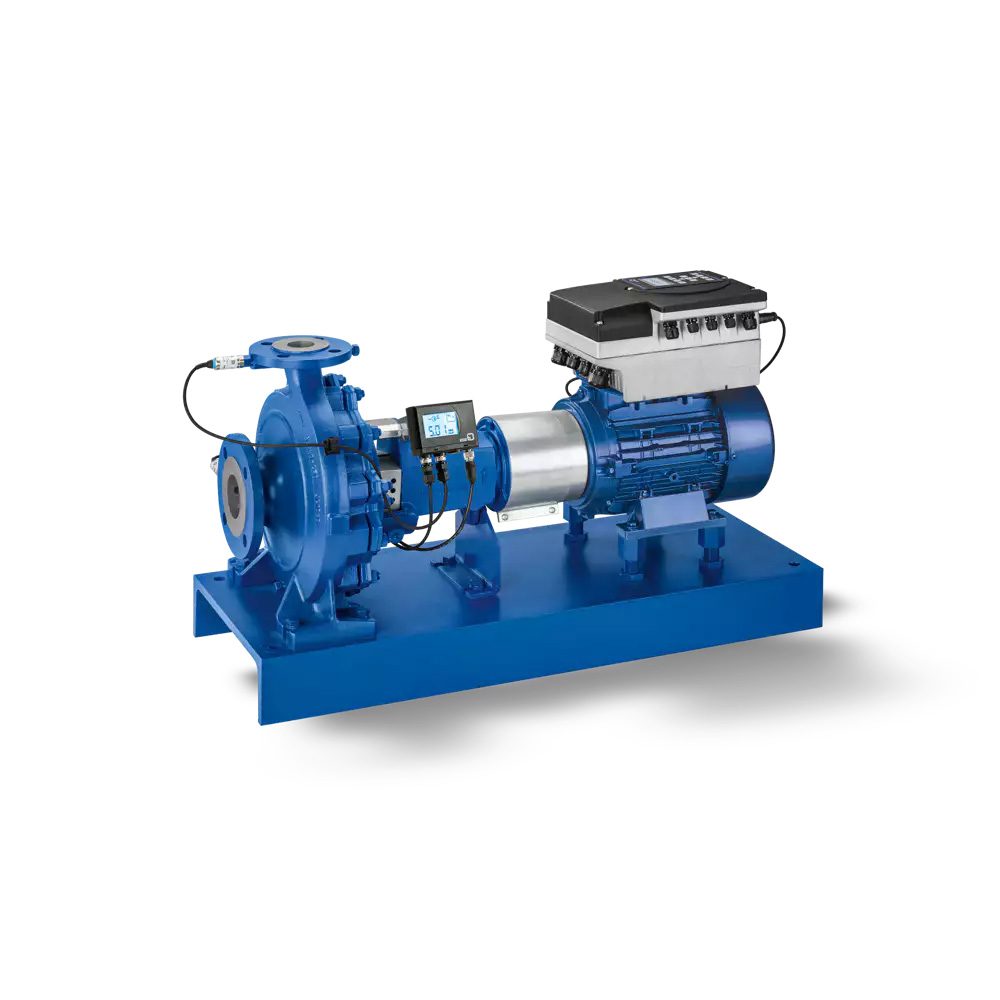

پمپ KSB سری Etanorm

پمپ KSB سری Etanorm

پمپ حلزونی افقی تک‌مرحله‌ای، مطابق با استاندارد EN 733 از نظر ظرفیت و ابعاد اصلی، دارای کوپلینگ بلند، با طراحی بیرون‌کش (back pull-out)، مجهز به بوش‌های قابل تعویض برای شافت و حلقه‌های ضدسایش روی بدنه

مشخصات فنی
  • حداکثر دبی: 1368 m³/h
  • حداکثر هد: 160 m
  • حداکثر فشار کاری: 16 bar
  • حداکثر دمای سیال: 140 °C
صنایع مرتبط
استعلام قیمت
لیست علاقه‌مندی‌ها

مشخصات فنی کامل پمپ KSB سری Etanorm

حداکثر دبی 1368 m³/h
حداکثر هد 160 m
حداکثر فشار کاری 16 bar
فشار اسمی PN 16 ،PN 10 ،CL 150 ،CL 125
عملکرد پمپ
نوع اتصال فلنج
نوع محرک الکتریکی، موتور احتراقی
حداقل دبی 1.5 m³/h
حداقل هد 2 m
فرکانس برق 60/50 Hz
ولتاژ اصلی 690/660/575/500/460/415/400/380/240/230/220 V
متریال بدنه EN-GJL-250/A48 CL 35B ، CC480K-GS/B30 C90700 ، 1.4408/A743CF8M ، EN-GJS-400-15/A536 GR 60-40-18
رفتار مکش Non-self-priming
حداکثر دمای سیال 140 °C
حداقل دمای سیال -30 °C
سیال اصلی

سوالات متداول

  • پمپ KSB سری Etanorm یک پمپ سانتریفیوژ تک مرحله‌ای استاندارد با طراحی انتهای مکش (End-Suction) است که به طور معمول با موتور جداگانه و کوپلینگ بر روی یک شاسی پایه (Frame-Mounted) نصب می‌شود. ویژگی‌های بارز آن شامل طراحی قوی و قابل اطمینان مطابق با استانداردهای بین‌المللی (مانند ISO ۲۸۵۸ برای ابعاد پایه)، راندمان هیدرولیکی بالا، تنوع بسیار گسترده در اندازه‌ها و متریال ساخت، و قابلیت سرویس‌دهی آسان به دلیل طراحی Back Pull-Out است. این پمپ برای جابجایی حجم‌های مختلف آب و سیالات مشابه در کاربردهای عمومی صنعتی و تأسیساتی طراحی شده است.

  • پمپ‌های KSB سری Etanorm به دلیل گستردگی بی‌نظیر محدوده عملکردی و تنوع در متریال، در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار می‌گیرند. این پمپ‌ها معمولاً در صنعت آب و فاضلاب (برای ایستگاه‌های پمپاژ آب خام، آب تصفیه شده، و شبکه‌های آبرسانی)، در صنعت تأسیسات و تهویه ساختمان (برای سیرکولاسیون آب در سیستم‌های بزرگ سرمایش و گرمایش، و تأمین آب در ساختمان‌های بزرگ)، در صنایع شیمیایی و پتروشیمی (برای جابجایی آب سرویس، آب خنک‌کاری و برخی سیالات فرآیندی غیرخورنده)، و در صنایع غذا و دارو (برای جابجایی آب فرآیندی، سیستم‌های شست‌وشو و سیالات مشابه) به کار می‌روند. کاربردهای دیگر شامل آبیاری، زهکشی، سیستم‌های آتش‌نشانی، و استفاده در نیروگاه‌ها برای جابجایی آب خنک‌کاری یا تغذیه است.

  • طراحی "استاندارد انتهای مکش" (End-Suction) به این معنی است که سیال از طریق یک دهانه در انتهای بدنه و بر روی محور پمپ وارد می‌شود، که رایج‌ترین طراحی برای پمپ‌های سانتریفیوژ است. طراحی "پایه دار" (Frame-Mounted) به این معناست که پمپ (بخش هیدرولیکی) و موتور به صورت جداگانه بر روی یک شاسی مشترک (پایه) نصب شده و توسط یک کوپلینگ به هم متصل می‌شوند. مزیت اصلی این طراحی، قابلیت سرویس‌دهی آسان به دلیل ویژگی "Back Pull-Out" است که در سوال بعدی توضیح داده شده، و همچنین انعطاف‌پذیری در انتخاب موتور و کوپلینگ متناسب با نیاز دقیق و شرایط محیطی است.

  • پمپ KSB Etanorm عمدتاً برای پمپاژ سیالات تمیز یا کمی آلوده، غیر ساینده و از نظر شیمیایی خنثی یا کمی خورنده (بسته به متریال ساخت) مناسب است. سیال اصلی برای این پمپ‌ها آب است، اما با انتخاب متریال مناسب، می‌توانند سیالات صنعتی مشابه را نیز جابجا کنند. این پمپ‌ها قابلیت کار در بازه دمایی وسیعی را دارند؛ حداقل دمای سیال قابل پمپاژ توسط آن‌ها ۳۰- درجه سانتی‌گراد و حداکثر دمای آن ۱۴۰ درجه سانتی‌گراد است. این محدوده دمایی گسترده، آن‌ها را برای کاربردهای با آب سرد، آب گرم، و سیالات فرآیندی در دماهای مختلف مناسب می‌سازد.

  • پمپ‌های KSB سری Etanorm به دلیل طراحی مدولار و گستره وسیع اندازه‌ها، قادر به پوشش محدوده بسیار وسیعی از نیازهای پمپاژ هستند که آن‌ها را برای انواع کاربردها مناسب می‌سازد. این پمپ‌ها قادر به پمپاژ سیال با دبی‌هایی از حداقل ۱.۵ متر مکعب بر ساعت تا حداکثر ۱۳۶۸ متر مکعب بر ساعت هستند و می‌توانند هد (فشار) از حداقل ۲ متر تا حداکثر ۱۶۰ متر ایجاد کنند. این گستره وسیع عملکردی، پمپ‌های Etanorm را برای جابجایی حجم‌های بسیار متنوع سیال، از کم تا بسیار زیاد، و غلبه بر افت فشارهای گوناگون، از کم تا نسبتاً زیاد، در سیستم‌های صنعتی و تأسیساتی مناسب می‌سازد.

  • پمپ‌های KSB سری Etanorm به طور استاندارد از سیستم آب‌بندی مکانیکی (Mechanical Seal) برای جلوگیری از نشت سیال از اطراف شفت پمپ استفاده می‌کنند. این یک روش آب‌بندی مطمئن و مطابق با استانداردهای بین‌المللی است. KSB برای پمپ‌های Etanorm، گستره وسیعی از انواع آب‌بندی‌های مکانیکی و متریال‌های مختلف (مانند کربن، سیلیکون کارباید، تنگستن کارباید برای سطوح لغزان و الاستومرهای متنوع) را ارائه می‌دهد. انتخاب متریال آب‌بندی بر اساس خواص شیمیایی و فیزیکی سیال پمپاژ شونده، دما (تا ۱۴۰ درجه سانتی‌گراد) و فشار کاری (تا ۱۶ بار) صورت می‌گیرد تا از سازگاری کامل با سیال، کارکرد بدون نشتی و عمر طولانی آب‌بندی اطمینان حاصل شود.

  • اهمیت تنوع در متریال ساخت بدنه و قطعات داخلی پمپ‌های KSB Etanorm (مانند چدن خاکستری EN-GJL-۲۵۰ که متریال استاندارد است، چدن داکتیل EN-GJS-۴۰۰-۱۵، برنز CC۴۸۰K-GS، و فولاد ضد زنگ ۱.۴۴۰۸) در سازگاری گسترده پمپ با انواع مختلف سیالات است. با انتخاب متریال مناسب، می‌توان پمپ Etanorm را برای جابجایی آب تمیز، آب کمی آلوده، آب دریا، سیالات با خورندگی کم تا متوسط، و سیالات در دماهای مختلف (۳۰- تا ۱۴۰ درجه سانتی‌گراد) مناسب ساخت. این تنوع متریال تضمین‌کننده مقاومت پمپ در برابر شرایط مختلف فرآیندی و افزایش عمر مفید آن در کاربردهای گوناگون صنعتی و تأسیساتی است.

  • پمپ‌های KSB Etanorm به دلیل طراحی هیدرولیکی بسیار بهینه و مدرن توسط KSB، راندمان هیدرولیکی بالایی در تبدیل انرژی الکتریکی به انرژی جنبشی سیال دارند. این راندمان بالا باعث می‌شود پمپ در نقطه کار طراحی شده خود با حداقل مصرف انرژی سیال را جابجا کند. علاوه بر این، امکان کوپل شدن این پمپ‌ها با موتورهای الکتریکی با راندمان بسیار بالا (مطابق با استانداردهای جهانی مانند IE۳ و IE۴) و همچنین استفاده از درایو کنترل سرعت (VSD) مانند KSB PumpDrive، باعث می‌شود بتوان مصرف انرژی کلی سیستم پمپاژ را به میزان قابل توجهی کاهش داد، به خصوص در کاربردهایی با دبی متغیر، و به صرفه‌جویی بلندمدت در هزینه‌ها دست یافت.

  • بله، یکی از ویژگی‌های مهم و منحصر به فرد سری Etanorm KSB، قابلیت کوپل شدن آن‌ها با انواع مختلف محرک‌ها، از جمله موتورهای الکتریکی استاندارد و همچنین موتورهای احتراقی (مانند موتورهای دیزلی یا بنزینی) است. این قابلیت کوپل شدن با موتور احتراقی، Etanorm را برای کاربردهایی که نیاز به استقلال از شبکه برق وجود دارد، ایده‌آل می‌سازد. مثال‌های رایج شامل پمپ‌های آتش‌نشانی اضطراری (برای تأمین آب در شرایط قطع برق)، پمپ‌های سیار برای عملیات آب‌کشی یا آبیاری در مناطق دورافتاده، یا کاربردهای موقت در سایت‌های ساختمانی است.

  • بله، پمپ KSB Etanorm می‌تواند در سیستم‌هایی که نیاز به فشار یا دبی متغیر دارند، به کار رود و عملکرد بهینه را در این شرایط ارائه دهد. این امر به ویژه هنگامی که پمپ مجهز به درایو کنترل سرعت (VSD) مانند KSB PumpDrive باشد، به بهترین نحو انجام می‌شود. درایو VSD با تنظیم سرعت چرخش موتور، خروجی پمپ (دبی و هد) را به صورت خودکار و پیوسته با نیاز لحظه‌ای سیستم تطبیق می‌دهد. این قابلیت در کاربردهایی مانند تقویت فشار در شبکه‌های آبرسانی با مصرف متغیر یا فرآیندهای صنعتی با دبی متغیر، باعث صرفه‌جویی در انرژی، کنترل دقیق‌تر فرآیند و کاهش استهلاک پمپ می‌شود.

  • ویژگی "غیر خود مکش" (Non-self-priming) در پمپ‌های KSB Etanorm به این معنی است که این پمپ‌ها قادر نیستند هوای موجود در لوله مکش را تخلیه کرده و سیال را از منبعی پایین‌تر از خود به سمت پمپ بکشند. بنابراین، هنگام نصب این پمپ‌ها، باید حتماً به صورت "مکش مثبت" (Flooded Suction) نصب شوند؛ یعنی پمپ باید در محلی پایین‌تر از حداقل سطح سیال در مخزن مکش قرار گیرد تا سیال به صورت ثقلی وارد پمپ شده و بدنه و خط مکش را پر کند. در صورتی که امکان نصب با مکش مثبت وجود ندارد، لازم است از یک سیستم پرایمینگ خارجی (مانند پمپ وکیوم یا سیستم پر کردن دستی با شیر یک‌طرفه) برای پر کردن پمپ و خط مکش با سیال قبل از هر بار راه‌اندازی استفاده شود تا از کارکرد خشک پمپ که به آن آسیب می‌زند، جلوگیری شود.

  • طراحی پایه دار در پمپ‌های KSB Etanorm شامل ویژگی مهم "Back Pull-Out" (خارج کردن از پشت) است که مزیت بزرگی برای نگهداری و تعمیرات محسوب می‌شود. این طراحی به تکنسین اجازه می‌دهد تا مجموعه کامل روتور (شامل شفت، پروانه، یاتاقان‌ها و آب‌بندی مکانیکی) را بدون نیاز به جدا کردن بدنه اصلی پمپ از لوله‌کشی یا جابجا کردن موتور از روی شاسی پایه، از پشت پمپ خارج کند. این قابلیت فرآیند بازرسی، تعمیر یا تعویض قطعات سایشی مانند آب‌بندی مکانیکی یا پروانه را بسیار ساده‌تر و سریع‌تر کرده و زمان توقف سیستم برای انجام این کارها را به میزان قابل توجهی کاهش می‌دهد.

  • عمر مفید پمپ‌های KSB Etanorm، به دلیل طراحی مستحکم، استفاده از متریال‌های با کیفیت در گستره متنوع، و استانداردهای بالای ساخت KSB، می‌تواند بسیار طولانی باشد و در بسیاری از کاربردها به چندین دهه نیز برسد. عوامل کلیدی که بر دوام پمپ تأثیر می‌گذارند شامل انتخاب صحیح پمپ (مدل، سایز، متریال) برای کاربرد مورد نظر، نصب و هم‌راستایی دقیق مجموعه پمپ و موتور روی شاسی پایه، کارکرد در محدوده عملیاتی طراحی شده (اجتناب از کارکرد در لبه‌های منحنی، دما تا ۱۴۰ درجه سانتی‌گراد، فشار تا ۱۶ بار)، کیفیت و تمیزی سیال پمپاژ شونده، و اجرای به موقع و صحیح برنامه نگهداری پیشگیرانه و تعویض قطعات مصرفی مانند آب‌بندی مکانیکی با قطعات اصلی است.

  • برای اطمینان کامل از اینکه پمپ KSB Etanorm انتخابی شما با مشخصات هیدرولیکی (دبی تا ۱۳۶۸ متر مکعب بر ساعت، هد تا ۱۶۰ متر) و متریال ساخت دقیقاً متناسب با نیاز فرآیند و نوع سیال شما مطابقت داشته باشد و قابلیت اطمینان مورد انتظار KSB را در شرایط کاری شما (دما از ۳۰- تا ۱۴۰ درجه سانتی‌گراد، فشار تا ۱۶ بار) ارائه دهد، باید یک فرآیند انتخاب مهندسی بسیار دقیق و بر اساس دانش فنی صورت گیرد. این فرآیند شامل تحلیل دقیق خواص فیزیکی و شیمیایی سیال، محاسبه منحنی مشخصه سیستم لوله‌کشی و تطابق آن با منحنی عملکرد پمپ Etanorm است. مهم‌تر از آن، انتخاب متریال مناسب (از میان گزینه‌های چدن، برنز، استیل، چدن داکتیل) برای قطعات در تماس با سیال و انتخاب نوع آب‌بندی مکانیکی سازگار، برای مقاومت در برابر سیال و افزایش عمر پمپ حیاتی است. برای انجام این محاسبات پیچیده و اطمینان از انتخاب بهینه که منجر به بالاترین راندمان و قابلیت اطمینان مورد انتظار می‌شود، مشاوره با متخصصان فنی سالار صنعت نیواد بسیار حیاتی است.

  • برای خرید پمپ KSB Etanorm اصل با کیفیت بالا، و همچنین اطمینان از اینکه مشخصات فنی دقیق پمپ (شامل محدوده عملکردی بسیار گسترده، تنوع متریال بدنه و قطعات، قابلیت کار در دماهای -۳۰ تا ۱۴۰ درجه سانتی‌گراد و فشار تا ۱۶ بار، و نوع محرک الکتریکی یا احتراقی) با نیازهای کاربرد گسترده شما کاملاً منطبق است، ضروری است به مرجع رسمی و مورد تأیید سازنده مراجعه کنید. شرکت سالار صنعت نیواد به عنوان نماینده رسمی و انحصاری پمپ‌های KSB آلمان در ایران، معتبرترین و قابل اعتمادترین مرجع برای تأمین مستقیم و بی‌واسطه پمپ‌های سانتریفیوژ استاندارد سری KSB Etanorm اصل است. می‌توانید از دانش فنی عمیق و تجربه متخصصان سالار صنعت نیواد در زمینه پمپ‌های KSB و کاربردهای بسیار متنوع صنعتی و تأسیسات بهره‌مند شوید، در انتخاب دقیق‌ترین مدل، سایز، متریال و نوع محرک پمپ Etanorm متناسب با نیازهای سیستم خود یاری بگیرید، و از اصالت کالا، گارانتی معتبر KSB و خدمات پس از فروش و تأمین قطعات یدکی اصلی اطمینان حاصل کنید.
