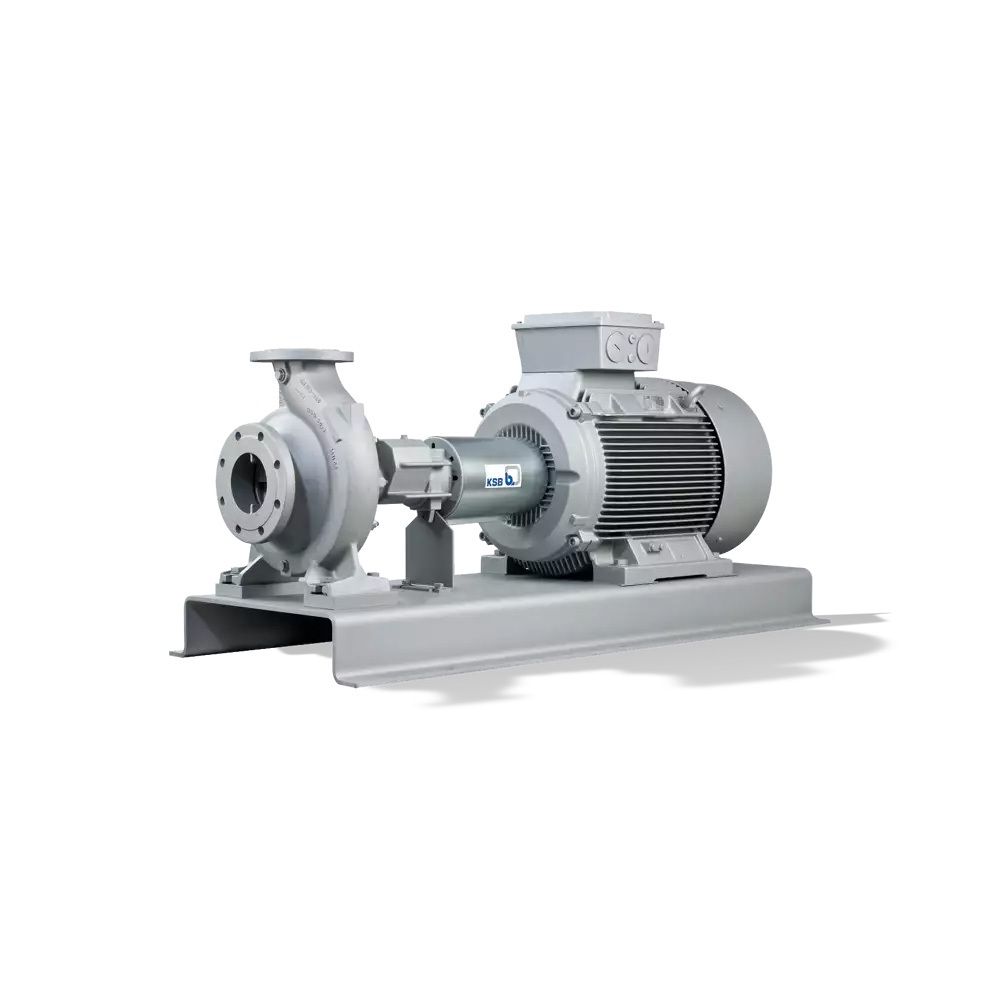

پمپ KSB سری Etanorm SYT

پمپ حلزونی افقی تک‌مرحله‌ای با طراحی بیرون‌کش (Back Pull-Out)، با ظرفیت و ابعاد مطابق استاندارد EN 733، دارای بدنه حلزونی شعاعی‌دو‌تکه با پایه‌های یکپارچه ریخته‌گری‌شده، مجهز به حلقه‌های ضدسایش قابل تعویض

مشخصات فنی
  • حداکثر دبی: 754 m³/h
  • حداکثر هد: 102 m
  • حداکثر فشار کاری: 16 bar
  • حداکثر دمای سیال: 350 °C
صنایع مرتبط
استعلام قیمت
لیست علاقه‌مندی‌ها

مشخصات فنی کامل پمپ KSB سری Etanorm SYT

حداکثر دبی 754 m³/h
حداکثر هد 102 m
حداکثر فشار کاری 16 bar
فشار اسمی PN 16
عملکرد پمپ
نوع اتصال فلنج
نوع محرک الکتریکی
حداقل دبی 1.5 m³/h
حداقل هد 2 m
فرکانس برق 60/50 Hz
ولتاژ اصلی 460/400 V
متریال بدنه
رفتار مکش Non-self-priming
حداکثر دمای سیال 350 °C
حداقل دمای سیال -30 °C
سیال اصلی

سوالات متداول

  • پمپ KSB سری Etanorm SYT یک پمپ سانتریفیوژ تک مرحله‌ای با طراحی استاندارد انتهای مکش (End-Suction) است که به طور معمول با موتور جداگانه و کوپلینگ بر روی شاسی پایه (Frame-Mounted) نصب می‌شود. ویژگی متمایز و اصلی آن، طراحی تخصصی برای پمپاژ سیالات با دمای بسیار بالا تا ۳۵۰ درجه سانتی‌گراد است. ویژگی‌های بارز آن شامل قابلیت کار در دماهای فوق‌العاده بالا، طراحی مستحکم و قابل اطمینان پایه دار، راندمان مناسب برای دبی‌های بالا، سیستم خنک‌کاری تخصصی برای اجزای حساس در تماس با حرارت، و قابلیت نگهداری آسان به دلیل طراحی Back Pull-Out است.

  • پمپ‌های KSB سری Etanorm SYT به طور گسترده در صنایعی که با فرآیندهای نیازمند دماهای بسیار بالا و جابجایی حجم‌های قابل توجهی از سیالات انتقال حرارت (مانند روغن‌های حرارتی) سروکار دارند، به کار می‌روند. این صنایع شامل شیمیایی و پتروشیمی (برای گرمایش فرآیندی، بویلرهای روغن داغ با دبی بالا)، نفت و گاز (برای سیستم‌های انتقال حرارت در پالایشگاه‌ها)، نیروگاهی (برای سیستم‌های بازیابی حرارت در مقیاس بزرگ)، و سایر بخش‌های صنعتی که نیاز به گردش حجم بالای سیالات داغ دارند، می‌شود. کاربرد اصلی آن‌ها در مدارهای بزرگ انتقال حرارت و سیستم‌های گرمایش فرآیندی با دبی بالا است.

  • طراحی "استاندارد انتهای مکش پایه دار" در پمپ‌های KSB Etanorm SYT به این معنی است که سیال از انتهای پمپ به صورت محوری وارد می‌شود و پمپ به همراه موتور بر روی یک شاسی یا پایه مشترک نصب می‌شوند و توسط یک کوپلینگ به هم متصل می‌گردند. مزیت این طراحی در پمپ‌های دما بالا، ایجاد یک فاصله حرارتی بین بدنه داغ پمپ و یاتاقان‌ها و موتور است که انتقال حرارت را کاهش می‌دهد. همچنین، این طراحی استاندارد امکان استفاده از ویژگی "Back Pull-Out" را فراهم می‌کند که نگهداری و تعمیر پمپ (بررسی آب‌بندی، پروانه) را بدون نیاز به جدا کردن بدنه از لوله‌کشی بسیار ساده و سریع می‌سازد.

  • پمپ KSB Etanorm SYT به طور اصلی برای پمپاژ سیالات انتقال حرارت (روغن‌های حرارتی) در دماهای بسیار بالا طراحی شده است. این پمپ برای کار با سیالاتی تا حداکثر دمای ۳۵۰ درجه سانتی‌گراد مناسب است. توانایی کار در این دماهای فوق‌العاده بالا، حاصل طراحی تخصصی آن است که شامل استفاده از متریال‌های مقاوم در برابر حرارت بالا برای قطعات در تماس با سیال، طراحی بدنه و آداپتور با قابلیت ایجاد یک مانع حرارتی مؤثر، و سیستم خنک‌کاری تخصصی (معمولاً با پره‌های خنک‌کننده روی آداپتور یا امکان اتصال به سیستم خنک‌کاری خارجی) برای محافظت از آب‌بندی مکانیکی و یاتاقان‌ها در برابر گرمای شدید سیال است.

  • بازه دمایی وسیع کاری پمپ KSB Etanorm SYT که از ۳۰- درجه سانتی‌گراد تا ۳۵۰+ درجه سانتی‌گراد را پوشش می‌دهد، یک مزیت مهم در کاربردهای صنعتی دما بالا است. این دامنه دمایی گسترده به این معنی است که پمپ می‌تواند به صورت مطمئن در سیستم‌هایی که دمای سیال در آن‌ها نوسانات زیادی دارد (مثلاً از دمای محیط یا پایین‌تر شروع شده و به دمای عملیاتی بسیار بالا می‌رسد) کار کند. این ویژگی برای فرآیندهای با سیکل حرارتی متغیر بسیار مفید است و امکان استفاده از یک نوع پمپ را برای پوشش تمام شرایط دمایی عملیاتی فراهم می‌کند.

  • پمپ‌های KSB سری Etanorm SYT برای پوشش نیازهای پمپاژ سیالات دما بالا در حجم‌های بالا طراحی شده‌اند. این پمپ‌ها قادر به پمپاژ سیال با دبی‌هایی از حداقل ۱.۵ متر مکعب بر ساعت تا حداکثر ۷۵۴ متر مکعب بر ساعت هستند و می‌توانند هد (فشار) تا حداکثر ۱۰۲ متر ایجاد کنند. این ترکیب از دبی بالا و هد متوسط، آن‌ها را برای مدارهای انتقال حرارت با سیالات داغ که نیاز به گردش حجم زیادی از سیال در برابر افت فشارهای معمول در خطوط لوله دارند، مناسب می‌سازد و امکان تأمین نیاز حرارتی فرآیندهای بزرگ را فراهم می‌کند.

  • پمپ‌های KSB سری Etanorm SYT برای کار در سیستم‌هایی با فشار تا حداکثر ۱۶ بار طراحی شده‌اند که این مقدار با فشار اسمی فلنج‌های پمپ که PN ۱۶ است نیز مطابقت دارد. این قابلیت تحمل فشار، در کنار توانایی پمپاژ سیالات با دمای بسیار بالا (تا ۳۵۰ درجه سانتی‌گراد) و ایجاد هد تا ۱۰۲ متر، پمپ Etanorm SYT را برای کاربردهای متنوعی در فرآیندهای صنعتی نیازمند فشار و دمای بالا مناسب می‌سازد.

  • پمپ‌های KSB Etanorm SYT برای جلوگیری از نشت سیالات دما بالا (تا ۳۵۰ درجه سانتی‌گراد) از سیستم‌های آب‌بندی مکانیکی (Mechanical Seal) تخصصی و با کیفیت بالا استفاده می‌کنند. این آب‌بندی‌ها به طور ویژه برای کار با روغن‌های حرارتی در دماهای بالا طراحی شده و از متریال‌های مقاوم در برابر حرارت و خواص شیمیایی این سیالات استفاده می‌کنند (مانند سطوح سیلیکون کارباید و پکینگ گرافیتی). طراحی پمپ شامل یک مانع حرارتی و سیستم خنک‌کاری در اطراف آب‌بندی است تا دمای ناحیه آب‌بندی در محدوده ایمن حفظ شود و از نشتی و خرابی زودرس آب‌بندی در اثر گرمای شدید سیال جلوگیری به عمل آید؛ این امر برای ایمنی کار با سیالات دما بالا بسیار حیاتی است.

  • انتخاب متریال ساخت مناسب برای تمام قطعات در تماس با سیال (که باید در برابر حرارت و خواص شیمیایی روغن حرارتی در دمای ۳۵۰ درجه سانتی‌گراد مقاوم باشند) و وجود سیستم خنک‌کاری مؤثر برای آب‌بندی و یاتاقان‌ها، در پمپ‌های Etanorm SYT اهمیت حیاتی دارد. دماهای بسیار بالا متریال‌های استاندارد را تخریب کرده و باعث خرابی زودرس می‌شوند. متریال‌های تخصصی و مقاوم و طراحی که مانع انتقال حرارت شدید به یاتاقان‌ها می‌شود، به همراه سیستم خنک‌کاری آب‌بندی، تضمین‌کننده استحکام سازه‌ای پمپ در دمای بالا، جلوگیری از نشتی سیال داغ و افزایش عمر مفید پمپ در شرایط سخت عملیاتی است.

  • پمپ‌های KSB Etanorm SYT با بهره‌گیری از طراحی هیدرولیکی استاندارد و بهینه شده برای دبی‌های بالا، راندمان مناسبی در تبدیل انرژی الکتریکی به انرژی هیدرولیکی در نقطه کار طراحی شده خود ارائه می‌دهند. در سیستم‌های با دبی بالا، راندمان پمپ نقش مهمی در مصرف کلی انرژی ایفا می‌کند. علاوه بر راندمان هیدرولیکی، امکان کوپل شدن این پمپ‌ها با موتورهای الکتریکی راندمان بالا (مانند IE۳/IE۴) و همچنین استفاده از درایو کنترل سرعت (VSD) مانند KSB PumpDrive در کاربردهایی با دبی متغیر، باعث می‌شود پمپ فقط به اندازه نیاز انرژی مصرف کند و از هدر رفت انرژی در شرایط بار جزئی جلوگیری شود که منجر به صرفه‌جویی قابل توجه در هزینه برق در سیستم‌های دما بالا و دبی بالا می‌گردد.

  • ویژگی "غیر خود مکش" (Non-self-priming) در پمپ‌های KSB Etanorm SYT به این معنی است که این پمپ‌ها نمی‌توانند هوا را از لوله مکش تخلیه کرده و سیال را از منبعی پایین‌تر از خود به سمت پمپ بکشند. بنابراین، هنگام نصب این پمپ‌ها، باید حتماً به صورت "مکش مثبت" (Flooded Suction) نصب شوند؛ یعنی پمپ باید در محلی پایین‌تر از حداقل سطح سیال داغ در مخزن مکش قرار گیرد تا سیال به صورت ثقلی وارد پمپ شده و بدنه و خط مکش را پر کند. در صورتی که امکان نصب با مکش مثبت وجود ندارد، لازم است از یک سیستم پرایمینگ خارجی مطمئن و سازگار با دماهای بالا و نوع سیال (روغن حرارتی) برای پر کردن پمپ و خط مکش با سیال قبل از هر بار راه‌اندازی استفاده شود تا از کارکرد خشک پمپ که می‌تواند به سرعت به پمپ دما بالا آسیب جدی وارد کند و خطر ایمنی ایجاد نماید، جلوگیری شود.

  • طراحی استاندارد پایه دار در پمپ‌های KSB Etanorm SYT شامل ویژگی بسیار مهم "Back Pull-Out" (خارج کردن از پشت) است که مزیت بزرگی برای نگهداری و تعمیرات، به خصوص در پمپ‌های دما بالا، محسوب می‌شود. این طراحی به تکنسین اجازه می‌دهد تا مجموعه کامل روتور (شامل شفت، پروانه، یاتاقان‌ها، آب‌بندی مکانیکی و آداپتور خنک‌کننده) را بدون نیاز به جدا کردن بدنه اصلی پمپ از لوله‌کشی یا جابجا کردن موتور از روی شاسی پایه، از پشت پمپ خارج کند. این قابلیت فرآیند بازرسی و تعویض قطعات سایشی مانند آب‌بندی مکانیکی تخصصی دما بالا را بسیار ساده‌تر، سریع‌تر و ایمن‌تر کرده و زمان توقف سیستم برای انجام این کارها را به میزان قابل توجهی کاهش می‌دهد.

  • قابلیت اطمینان در پمپ‌های دما بالا و دبی بالا مانند KSB Etanorm SYT در کاربردهای حیاتی صنعتی از اهمیت فوق‌العاده بالایی برخوردار است. این پمپ‌ها اغلب در فرآیندهای اصلی تولید در صنایع شیمیایی، نفت و گاز یا نیروگاهی به کار می‌روند که خرابی آن‌ها منجر به توقف کامل خط تولید و زیان اقتصادی و ایمنی بزرگ می‌شود. یک پمپ دما بالای قابل اطمینان، تضمین‌کننده پایداری فرآیند، ایمنی عملیات (جلوگیری از نشت سیالات داغ) و کاهش هزینه‌های بلندمدت ناشی از توقفات اضطراری و تعمیرات پرهزینه در محیط‌های سخت کاری است. طراحی تخصصی، متریال‌های مقاوم و استانداردهای بالای تولید در KSB به قابلیت اطمینان این پمپ‌ها کمک می‌کند.

  • برای اطمینان کامل از اینکه پمپ KSB Etanorm SYT انتخابی شما با مشخصات هیدرولیکی (دبی تا ۷۵۴ متر مکعب بر ساعت، هد تا ۱۰۲ متر) کاملاً با نیاز فرآیند دما بالا و دبی بالای شما متناسب بوده و متریال آن نیز با سیال شما سازگار است و بهترین عملکرد و بالاترین راندمان را ارائه دهد، باید یک انتخاب مهندسی بسیار دقیق و تخصصی صورت گیرد. این فرآیند شامل تحلیل دقیق خواص شیمیایی و فیزیکی سیال انتقال حرارت (روغن حرارتی) در دمای کاری (تا ۳۵۰ درجه سانتی‌گراد) و فشار (تا ۱۶ بار)، محاسبه دقیق منحنی مشخصه سیستم لوله‌کشی، و تطابق آن با منحنی عملکرد پمپ Etanorm SYT است تا نقطه کار در محدوده بهینه قرار گیرد. اطمینان از سازگاری کامل متریال پمپ (بدنه، پروانه، شفت) و آب‌بندی با روغن حرارتی و تأیید طرح خنک‌کاری آب‌بندی، حیاتی است. برای انجام این محاسبات و اطمینان از انتخاب بهینه و ایمن، مشاوره با متخصصان فنی سالار صنعت نیواد بسیار حیاتی است.

  • برای تهیه پمپ KSB Etanorm SYT اصل و با کیفیت بالا که به طور ویژه برای کاربردهای نیازمند پمپاژ حجم بالای سیالات دما بالا (مانند روغن‌های حرارتی تا ۳۵۰ درجه سانتی‌گراد) طراحی شده است، و همچنین اطمینان از اینکه مشخصات فنی دقیق پمپ (شامل محدوده عملکردی دبی تا ۷۵۴ متر مکعب بر ساعت و هد تا ۱۰۲ متر، فشار ۱۶ بار) با نیازهای خاص فرآیند شما کاملاً منطبق است و پمپ با متریال و آب‌بندی مناسب برای سیال شما عرضه می‌شود، ضروری است به مرجع رسمی و مورد تأیید سازنده مراجعه کنید. شرکت سالار صنعت نیواد به عنوان نماینده رسمی و انحصاری پمپ‌های KSB آلمان در ایران، معتبرترین و قابل اعتمادترین مرجع برای تأمین مستقیم و بی‌واسطه پمپ‌های استاندارد پایه دار دما بالای سری KSB Etanorm SYT اصل است. می‌توانید از دانش فنی عمیق و تجربه متخصصان سالار صنعت نیواد در زمینه پمپ‌های KSB و کاربردهای دما بالا بهره‌مند شوید، در انتخاب دقیق‌ترین مدل و پیکربندی پمپ Etanorm SYT متناسب با نیازهای فرآیند و خواص سیال خود (با تأکید بر دبی بالا و دماهای بسیار بالا) یاری بگیرید، و از اصالت کالا، گارانتی معتبر KSB و خدمات پس از فروش و تأمین قطعات یدکی اصلی اطمینان حاصل کنید.
