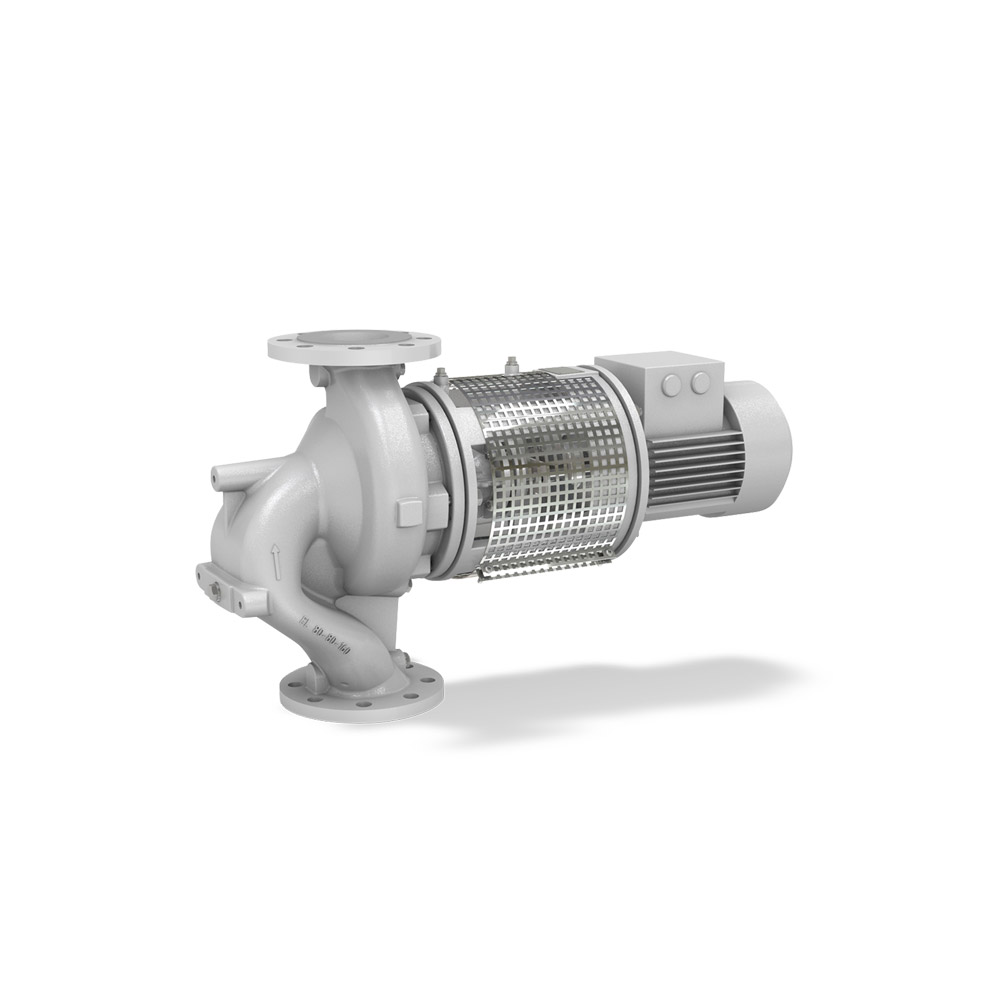

پمپ KSB سری Etaline SYT

پمپ KSB سری Etaline SYT

پمپ تک مرحله‌ای با پوسته حلزونی در طراحی خطی، با موتور KSB SuPremE بدون آهنربا، شفت پمپ و شفت موتور به‌صورت صلب به هم متصل شده‌اند. نسخه سازگار با ATEX

مشخصات فنی
  • حداکثر دبی: ۳۱۶ m³/h
  • حداکثر هد: 101 m
  • حداکثر فشار کاری: 16 bar
  • حداکثر دمای سیال: 350 °C
صنایع مرتبط
استعلام قیمت
لیست علاقه‌مندی‌ها

مشخصات فنی کامل پمپ KSB سری Etaline SYT

حداکثر دبی ۳۱۶ m³/h
حداکثر هد 101 m
حداکثر فشار کاری 16 bar
فشار اسمی PN 16
عملکرد پمپ
نوع اتصال فلنج
نوع محرک الکتریکی
حداقل دبی 1.5 m³/h
حداقل هد 1 m
فرکانس برق 60/50 Hz
ولتاژ اصلی 460/400 V
متریال بدنه
رفتار مکش Non-self-priming
حداکثر دمای سیال 350 °C
حداقل دمای سیال -30 °C
سیال اصلی

سوالات متداول

  • پمپ KSB سری Etaline SYT یک پمپ سانتریفیوژ تک مرحله‌ای با طراحی "این‌لاین" (In-Line) است که ویژگی بارز و اصلی آن، طراحی مهندسی شده برای پمپاژ سیالات با دمای بسیار بالا، به ویژه روغن‌های انتقال حرارت (Thermal Oil) تا دمای ۳۵۰ درجه سانتی‌گراد است. ویژگی‌های برجسته آن شامل قابلیت کار در دماهای بسیار بالا، طراحی فشرده و کم‌جا به دلیل ساختار این‌لاین، استفاده از متریال‌های مقاوم در برابر حرارت، سیستم خنک‌کاری تخصصی برای آب‌بندی و یاتاقان‌ها، و قابلیت اطمینان در کارکرد پیوسته در شرایط حرارتی سخت است.

  • پمپ‌های KSB سری Etaline SYT به طور گسترده در صنایعی که با فرآیندهای نیازمند دماهای بسیار بالا سروکار دارند و از سیالات انتقال حرارت (مانند روغن‌های حرارتی) استفاده می‌کنند، به کار می‌روند. این صنایع شامل شیمیایی و پتروشیمی (برای گرمایش راکتورها، بویلرهای روغن داغ)، فلزات و معدن (برای گرمایش قالب‌ها یا فرآیندهای متالورژیکی)، نیروگاهی (برای سیستم‌های بازیابی حرارت یا فرآیندهای جانبی با دما بالا)، و سایر بخش‌های صنعتی که نیاز به گردش مطمئن سیالات داغ دارند، می‌شود. کاربرد اصلی آن‌ها در مدارهای گرمایش فرآیندی و سیستم‌های انتقال حرارت با دمای بالاست.

  • طراحی "این‌لاین" (In-Line) در پمپ‌های KSB Etaline SYT به این معنی است که دهانه مکش و دهانه رانش پمپ بر روی یک محور مستقیم و در یک خط قرار دارند. این ویژگی به پمپ اجازه می‌دهد تا به صورت مستقیم و مانند بخشی از خط لوله، بدون نیاز به تغییر مسیر لوله‌کشی، نصب شود. مزیت اصلی این طراحی، صرفه‌جویی قابل توجه در فضای مورد نیاز برای نصب نسبت به پمپ‌های با طراحی انتهای مکش و همچنین ساده‌سازی فرآیند لوله‌کشی و نصب است که در فضاهای محدود یا سیستم‌های پیچیده فرآیندی صنعتی بسیار سودمند است.

  • پمپ KSB Etaline SYT به طور اصلی برای پمپاژ سیالات انتقال حرارت (روغن‌های حرارتی) در دماهای بالا طراحی شده است. این پمپ قادر به پمپاژ سیالاتی تا حداکثر دمای ۳۵۰ درجه سانتی‌گراد است. توانایی کار در این دماهای بسیار بالا، حاصل طراحی تخصصی آن است که شامل استفاده از متریال‌های مقاوم در برابر حرارت بالا برای قطعات در تماس با سیال و همچنین یک سیستم خنک‌کاری مؤثر (معمولاً با پره‌های خنک‌کننده روی آداپتور) برای محافظت از آب‌بندی مکانیکی و یاتاقان‌ها در برابر گرمای شدید سیال پمپاژ شونده است. این سیستم خنک‌کاری برای حفظ سلامت اجزای حیاتی پمپ در دماهای بالا ضروری است.

  • بازه دمایی وسیع کاری پمپ KSB Etaline SYT که از ۳۰- درجه سانتی‌گراد تا ۳۵۰+ درجه سانتی‌گراد را پوشش می‌دهد، یک مزیت مهم در کاربردهای صنعتی دما بالا است. این دامنه دمایی گسترده به این معنی است که پمپ می‌تواند به صورت مطمئن در سیستم‌هایی که دمای سیال در آن‌ها نوسانات زیادی دارد (مثلاً در هنگام راه‌اندازی سرد سیستم و رسیدن به دمای کاری بالا) کار کند. همچنین امکان استفاده از این پمپ در فرآیندهایی که در دماهای بسیار پایین نیز فعال هستند یا در شرایط محیطی سرد (تا ۳۰- درجه سانتی‌گراد) وجود دارد و انعطاف‌پذیری پمپ را برای انواع مختلف سیستم‌های انتقال حرارت افزایش می‌دهد.

  • پمپ‌های KSB سری Etaline SYT برای نیازهای پمپاژ سیالات دما بالا در حجم‌های نسبتاً پایین طراحی شده‌اند. این پمپ‌ها قادر به پمپاژ سیال با حداکثر دبی ۱.۵ متر مکعب بر ساعت هستند و می‌توانند هد (فشار) تا حداکثر ۱۰۱ متر ایجاد کنند. این ترکیب از دبی بسیار پایین و هد نسبتاً بالا، آن‌ها را برای مدارهای انتقال حرارت با سیالات داغ که معمولاً دارای افت فشار قابل توجهی هستند اما نیاز به گردش حجم بالایی از سیال ندارند، مناسب می‌سازد. این پمپ‌ها برای غلبه بر مقاومت هیدرولیکی این حلقه‌های فرآیندی تخصصی طراحی شده‌اند.

  • پمپ‌های KSB سری Etaline SYT برای کار در سیستم‌هایی با فشار تا حداکثر ۱۶ بار طراحی شده‌اند. این مقدار با فشار اسمی فلنج‌های پمپ که PN ۱۶ است نیز مطابقت دارد. این قابلیت تحمل فشار، در کنار توانایی پمپاژ سیالات با دمای بسیار بالا (تا ۳۵۰ درجه سانتی‌گراد) و ایجاد هد تا ۱۰۱ متر، پمپ Etaline SYT را برای کاربردهای متنوعی در فرآیندهای صنعتی نیازمند فشار و دمای بالا مناسب می‌سازد.

  • پمپ‌های KSB Etaline SYT برای جلوگیری از نشت سیالات دما بالا (تا ۳۵۰ درجه سانتی‌گراد) از سیستم‌های آب‌بندی مکانیکی (Mechanical Seal) تخصصی و با کیفیت بالا استفاده می‌کنند. این آب‌بندی‌ها به طور ویژه برای کار با روغن‌های حرارتی در دماهای بالا طراحی شده و از متریال‌های مقاوم در برابر حرارت و خواص شیمیایی این سیالات استفاده می‌کنند (مانند سطوح سیلیکون کارباید و پکینگ گرافیتی). طراحی پمپ شامل یک سیستم خنک‌کاری در اطراف آب‌بندی است تا دمای ناحیه آب‌بندی در محدوده ایمن حفظ شود و از نشتی و خرابی زودرس آب‌بندی در اثر گرمای شدید سیال جلوگیری به عمل آید.

  • انتخاب متریال ساخت مناسب برای تمام قطعات در تماس با سیال و همچنین وجود سیستم خنک‌کاری مؤثر، در پمپ‌هایی که با سیالات تا دمای ۳۵۰ درجه سانتی‌گراد کار می‌کنند، اهمیت حیاتی دارد. دماهای بسیار بالا می‌توانند باعث کاهش استحکام متریال‌های استاندارد، افزایش نرخ خوردگی و تخریب سریع آب‌بندی‌ها و یاتاقان‌ها شوند. متریال‌های تخصصی و مقاوم در برابر حرارت بالا و خواص شیمیایی روغن حرارتی برای بدنه، پروانه و شفت ضروری هستند. سیستم خنک‌کاری نیز با پایین نگه داشتن دمای ناحیه آب‌بندی و یاتاقان‌ها، از آن‌ها در برابر گرمای شدید سیال محافظت کرده و از نشتی و خرابی ناگهانی پمپ جلوگیری می‌کند.

  • پمپ‌های KSB Etaline SYT با بهره‌گیری از طراحی هیدرولیکی بهینه شده برای کاربردهای دما بالا و دبی کم، راندمان مناسبی در تبدیل انرژی الکتریکی به انرژی هیدرولیکی (فشار) در نقطه کار طراحی شده خود ارائه می‌دهند. با توجه به ماهیت فرآیندهای انتقال حرارت که اغلب به گردش پیوسته و طولانی مدت نیاز دارند، حتی راندمان بالا در دبی‌های پایین نیز منجر به صرفه‌جویی در مصرف انرژی در طولانی مدت می‌شود. انتخاب دقیق پمپ بر اساس نقطه کار مورد نیاز و استفاده از کنترلرهای مناسب (مانند VSD در صورت نیاز فرآیند) به بهینه‌سازی بیشتر مصرف انرژی در سیستم‌های دما بالا کمک می‌کند.

  • ویژگی "غیر خود مکش" (Non-self-priming) در پمپ‌های KSB Etaline SYT به این معنی است که این پمپ‌ها نمی‌توانند هوا را از لوله مکش تخلیه کرده و سیال را از منبعی پایین‌تر از خود به سمت پمپ بکشند. بنابراین، هنگام نصب این پمپ‌ها، باید حتماً به صورت "مکش مثبت" (Flooded Suction) نصب شوند؛ یعنی پمپ باید در محلی پایین‌تر از حداقل سطح سیال داغ در مخزن مکش قرار گیرد تا سیال به صورت ثقلی وارد پمپ شده و بدنه و خط مکش را پر کند. در صورتی که امکان نصب با مکش مثبت وجود ندارد، لازم است از یک سیستم پرایمینگ خارجی مناسب و سازگار با دماهای بالا برای پر کردن پمپ و خط مکش با سیال قبل از هر بار راه‌اندازی استفاده شود تا از کارکرد خشک پمپ که می‌تواند به سرعت به پمپ دما بالا آسیب جدی وارد کند و خطر ایمنی ایجاد نماید، جلوگیری شود.

  • نگهداری و بازرسی دوره‌ای پمپ‌های KSB Etaline SYT که با سیالات تا دمای ۳۵۰ درجه سانتی‌گراد کار می‌کنند، برای تضمین ایمنی و عملکرد پایدار آن‌ها حیاتی است و باید با دقت و طبق دستورالعمل‌های سازنده انجام شود. این موارد شامل پایش دقیق ناحیه آب‌بندی مکانیکی برای هرگونه نشتی سیال داغ (که بسیار خطرناک است)، بررسی وضعیت یاتاقان‌ها، نظارت بر دما و لرزش پمپ و موتور (به خصوص در ناحیه آداپتور خنک‌کننده)، و اطمینان از عملکرد صحیح سیستم خنک‌کاری آب‌بندی است. استفاده از روان‌کننده‌های دما بالا برای یاتاقان‌ها (در صورت نیاز) و تعویض به موقع قطعات سایشی مانند آب‌بندی مکانیکی با قطعات اصلی طراحی شده برای دماهای بالا ضروری است.

  • قابلیت اطمینان در پمپ‌های دما بالا مانند KSB Etaline SYT که در فرآیندهای صنعتی با سیالات تا ۳۵۰ درجه سانتی‌گراد کار می‌کنند، از اهمیت فوق‌العاده بالایی برخوردار است. خرابی این پمپ‌ها نه تنها منجر به توقف فرآیند تولید و زیان اقتصادی می‌شود، بلکه می‌تواند با نشت روغن داغ، خطرات ایمنی جدی مانند آتش‌سوزی یا سوختگی شدید ایجاد کند. یک پمپ دما بالای قابل اطمینان، تضمین‌کننده پایداری فرآیند، ایمنی عملیات و کاهش ریسک حوادث و هزینه‌های سنگین ناشی از توقفات اضطراری و تعمیرات در محیط‌های سخت است. طراحی تخصصی، متریال‌های مقاوم و استانداردهای بالای تولید در KSB به قابلیت اطمینان این پمپ‌ها کمک می‌کند.

  • برای اطمینان کامل از اینکه پمپ KSB Etaline SYT انتخابی شما با مشخصات فنی (دبی تا ۱.۵ متر مکعب بر ساعت، هد تا ۱۰۱ متر) کاملاً با نیاز فرآیند شما متناسب بوده و به خصوص برای شرایط دقیق سیال (دما تا ۳۵۰ درجه سانتی‌گراد، فشار تا ۱۶ بار) و خواص روغن حرارتی شما مناسب است و بالاترین راندمان و ایمنی را ارائه دهد، لازم است یک انتخاب مهندسی بسیار دقیق و تخصصی صورت گیرد. این فرآیند شامل تحلیل دقیق خواص شیمیایی و فیزیکی روغن حرارتی شما در دمای کاری، محاسبه دقیق افت فشار در مدار انتقال حرارت، و تطابق آن با منحنی عملکرد پمپ Etaline SYT است. اطمینان از سازگاری کامل متریال پمپ و آب‌بندی با روغن حرارتی مورد استفاده و تأیید طرح خنک‌کاری آب‌بندی برای دمای ۳۵۰ درجه سانتی‌گراد، حیاتی است. برای انجام این محاسبات پیچیده و اطمینان از انتخاب بهینه و ایمن، مشاوره با متخصصان فنی سالار صنعت نیواد بسیار حیاتی است.

  • برای تهیه پمپ KSB Etaline SYT اصل و با کیفیت بالا که به طور ویژه برای کاربردهای تخصصی پمپاژ سیالات دما بالا (مانند روغن‌های حرارتی تا ۳۵۰ درجه سانتی‌گراد) طراحی شده است، و همچنین اطمینان از اینکه مشخصات فنی دقیق پمپ (شامل محدوده عملکردی دبی تا ۱.۵ متر مکعب بر ساعت و هد تا ۱۰۱ متر، فشار ۱۶ بار) با نیازهای خاص فرآیند شما کاملاً منطبق است و پمپ با متریال و آب‌بندی مناسب برای سیال شما عرضه می‌شود، ضروری است به مرجع رسمی و مورد تأیید سازنده مراجعه کنید. شرکت سالار صنعت نیواد به عنوان نماینده رسمی و انحصاری پمپ‌های KSB آلمان در ایران، معتبرترین و قابل اعتمادترین مرجع برای تأمین مستقیم و بی‌واسطه پمپ‌های این‌لاین دما بالای سری KSB Etaline SYT اصل است. می‌توانید از دانش فنی عمیق و تجربه متخصصان سالار صنعت نیواد در زمینه پمپ‌های KSB و کاربردهای دما بالا بهره‌مند شوید، در انتخاب دقیق‌ترین مدل و پیکربندی پمپ Etaline SYT متناسب با نیازهای فرآیند و خواص سیال خود یاری بگیرید، و از اصالت کالا، گارانتی معتبر KSB و خدمات پس از فروش و تأمین قطعات یدکی اصلی اطمینان حاصل کنید.
